изделие: Вал эксцентриковый
Описание изделия: Отливка механически обработанная на станках
Применение Установлен в конусную дробилку КСД 1200 КМД 1200
Назначение: Передача крутящего момента от электродвигателя на конус дробящий
Изделие изготовлено: сборочный чертёж
и соответствует требованиям технологической документации
Изготовлена без использования импортных материалов
Масса изделия (нетто): 933 кг.

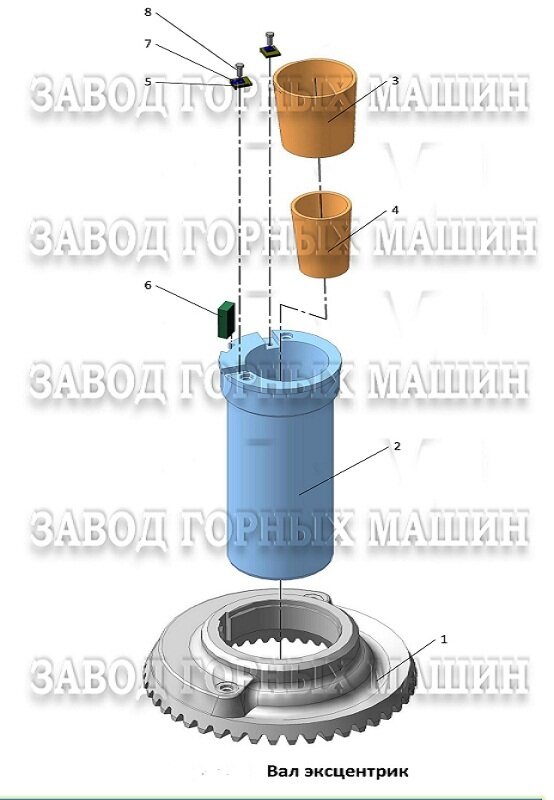

Сборка вала эксцентрика 2-105517, состоит из:
|
№ поз. |
Обозначение |
Наименование |
Кол-во, шт. |
Масса 1 шт., кг |
|
1 |
1 |
430 |
||
|
2 |
1 |
409 |
||
|
3 |
2-125914 |
Втулка коническая верхняя |
1 |
27 |
|
4 |
3-246446 |
Втулка коническая нижняя |
1 |
18 |
|
5 |
4-248310 |
Зажим |
2 |
0,27 |
|
6 |
4-248311 |
Шпонка |
1 |
2,1 |
|
7 |
4Н18286-01 |
Шайба стопорная |
2 |
0,01 |
|
8 |
|
Болт М16-6gx45.36 ГОСТ 7798-70 |
2 |
|
Завод Горных Машин готов предложить запасные части к конусной дробилке КМД 1200 КСД-1200:
| Болт М8*16 |
| Болт М20*70 |
| Болт М20*100 |
| Болт М56*120 4-293411 |
| Болт М42х700 4-396134 4-396134 |
| Болт М16*50 |
| Болт транспортировочный Рым-болт М36 ГОСТ 4751-73 |
| Бронь корпуса 3-135364 |
| Броня конуса (КМД-1200 Гр и Т) 2-74275-01 |
| Броня конуса (КСД-1200 Гр и Т) 2-74254-01 |
| Броня неподвижная (КМД-Гр) 1-79168-01 |
| Броня неподвижная (КМД-Т) 1-79169-01 |
| Броня неподвижная (КСД-Гр) 1-80524-01 |
| Броня неподвижная (КСД-Т) 1-79167-01 |
| Броня ребра 4-252627 |
| Вал 1-112901 |
| Вал конуса 2-105507 |
| Вал приводной 1-112900сб |
| Вал-эксцентрик СБ 2-105517 |
| Вал-эксцентрик СБ с цельной втулкой 2-74247 |
| Вал-эксцентрик сб (без втулок)сборка колеса и эксцентрика 2-105517 |
| Воронка загрузочная 2-119601 |
| Воронка приемная 1-129774-12 |
| Воротник 1-124589 СБ |
| Воротник 3-254724 |
| Втулка 4-248264 |
| Втулка коническая 3-135366 |
| Втулка коническая верхняя 2-125914 |
| Втулка коническая нижняя 3-246446 |
| Втулка предохранительная 2-76828 2-76828 |
| Втулка промежуточная КМД 2-105518 |
| Втулка промежуточная КСД 4-490679 |
| Втулка цилиндрическая верхняя с лыской 3-212493-01 |
| Втулка цилиндрическая верхняя без лыски 3-212493 |
| Втулка цилиндрическая нижняя 3-137609 |
| Втулка цилиндрическая цельная старого образца 2-44066 |
| Гайка 4Н17745 М85*2 |
| Гайка специальная М95*2 4-441616 |
| гайка ГОСТ 5915-70 |
| Гайка м20 6Н |
| Гайка м42 6н |
| Гидроцилиндр на механизм регулирования 2-133708сб |
| Диск верхний стальной 3-205065 |
| Диск нижний текст. 4-413835 |
| Диск средний стальной 3-135358 |
| Диск средний текст. 4-413837 |
| Зажим 4-248310 |
| Клин 4-252619 |
| Клин стопорный 4-252620 |
| Кожух входит в механизм дробилки 2-115397 СБ |
| Кожух шпильки входит в кольцо регулирующее 3-233132 |
| Колесо коническое 1-112913 |
| Кольцо 350-360-58-2-2 |
| Кольцо 4-248304 |
| Кольцо опорное 1-85108 |
| Кольцо регулирующее (КМД-1200 Гр) 1-124588-2 |
| Кольцо регулирующее (КМД-1200 Т ) 1-124588-3 |
| Кольцо регулирующее (КСД-1200 Гр ) 1-124588 |
| Кольцо регулирующее (КСД-1200 Т) 1-124588-1 |
| Комплект крепления для неподвижной брони 44 позиции |
| Конус дробящий (КМД-1200 Гр и Т) 1-112892-01 |
| Конус дробящий (КСД-1200 Гр и Т) 1-112892 |
| Кронштейн 3-205064сб |
| Контрагайка М 42 |
| Корпус 1-140829 |
| Корпус вала 2-134427 |
| Корпус Кольца регулирующего 1-87745 |
| Корпус конуса 2-105506 |
| Корпус станины 0-14984-01 |
| Корпус чаши (с кожухом,заглушками,шпонками) 2-105987СБ |
| Корпус чаши 1-112907 |
| Комплект крепления для втулки цилиндрических верхней 212493-01 |
| Комплект крепления для втулки цилиндрических нижний 137609 |
| Крышка 2-72981 |
| Крышка сливная 2-102676 |
| Манжета НР 90 НР 90*115 |
| Механизм поворота 1-137570СБ |
|
Маслостанция с функцией гидравлической регулировки разгрузочной щели -(вес- 887 кг,объем- 2,25 м.кв) Маслостанция без функции гидравлической регулировки разгрузочной щели-(вес- 400 кг,объем- 1,78 м.кв) |
| Муфта лепестковая 1200.000 |
| Муфта упруго втулочно-пальцевая 3-235375 ГЧ Муфта МУВП4000 |
| Насос Г11-24 |
| Насос Г11-24А |
| Насос Г11-23 А |
| Насос Г11-25 |
| Опора верхняя 2-98220 |
| Опора нижняя 2-98221 |
| Ось 4-536671 4-536671 |
| Палец 4-413832 |
| Палец 4-413834 |
| Планка на кольц регул 4-413849 |
| Патрубок 3-135361сб |
| Плита распределительная 3-233082 |
| Планка стопорная 3-137610 |
| Подпятник сферический 1-112909 |
| Подпятник сферический 1-70091 |
| Подшипник 53620Н |
| Подшипник 7520 |
| Постамент для перевозки дробилки |
| 1200.001 полумуфта двигателя |
| 1200.002 Полумуфта вала приводного цена |
| 1200.004 Планка |
| 1200.4-471389 Кольцо |
| Пружина 3Н8725-11 |
|
Прокладка 1200.0-198810 п.22 |
| Прокладка 4-413803 |
| Прокладка 4-252626 |
| Прокладка 4-485031 |
| Прокладка 1-122900-01 |
| Прокладка на кольце регулир 4-413848 |
| Пробка 4-474340 |
| Пылеотбойник 3-205048 |
| Ребро 4-248300 |
| Секция пружин 1-112897 |
| Скоба 4-419285 |
| Скоба 4-413841 |
| Ступица 3-233089 СБ |
| Станина 0-19810сб |
| Станина в сборе (корпус станины,секции пружин,крышка,футеровка,кольцо опорное) |
| Стойка 3-238405СБ |
| Сухарь 4-254574 |
| Устройство загрузочное 1-129773 СБ |
| Установка плиты распределительной 2-131560-01 СБ |
| Устройство опорное 2-71799сб |
| Уплотнение 1200.1104 19 |
| Фланец 2-102676-01 |
| Футеровка 3-135359 |
| Футеровка 3-233108 |
| Чаша опорная 1-112908 |
| Шестерня коническая 2-74259 |
| Шпилька кольца регулирующего М56 4-474336 |
| Шпилька М20х50 |
| Шпонка приг.25*25*135 4-248308 |
| Шпонка приг.22*17*100 4-252636 |
| Шпонка специальная 4-419289 |
| Шпонка 4-428891 |
| Шпонка 4-413836 |
| Шпонка 4-248311 |
| Шпонка 4-413826 |
| Штырь 4-413833 |
| Шайба 85 11872-89 |
| Шайба 95 11872-89 |
| Шайба стопорная 4Н18286 |
| Эксцентрик 2-105985 |
| Электродвигатель 5АИ 280 М8 75/750 |
|
