Изделие: Втулка промежуточная
№ чертежа 2-105518
Описание изделия: Отливка, механически обработанная на станках
Применение Установлена в дробилку КСД, КМД-1200
Назначение Входит в сборку конуса
Страна происхождения: Российская Федерация
Изделие изготовлено: 35Л
и соответствует требованиям технологической документации
Изготовлена без использования импортных материалов
Масса изделия (нетто): 93 кг.

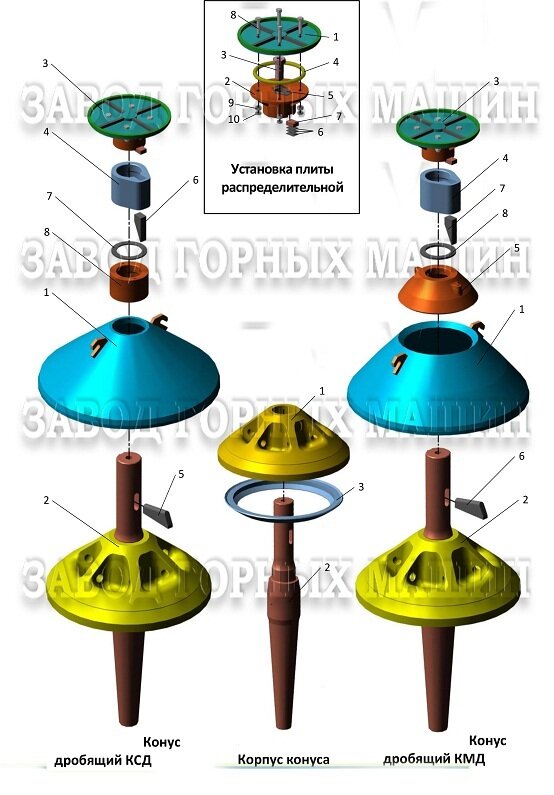

Входит в сборку - Конуса дробящего КМД 1-112892 – 01, который состоит из:
№ поз. |
Обозначение |
Наименование |
Кол-во, шт. |
Масса 1 шт., кг |
1 |
1200.2-74275-01 |
Броня конуса |
1 |
713 |
2 |
1200.2-105506 |
Корпус конуса |
1 |
1379 |
3 |
1200.2-131560-01 |
Установка плиты распределительной |
1 |
80 |
4 |
1200.2-76828 |
Втулка предохранительная |
1 |
34 |
5 |
1200.2-105518 |
Втулка промежуточная |
1 |
93 |
6 |
1200.4-252619 |
Клин |
1 |
6,7 |
7 |
1200.4-252620 |
Клин стопорный |
1 |
3,2 |
8 |
1200.4-485031 |
Прокладка |
15 |
0,17 |
Установка плиты распределительной 2-131560-01, состоит из:
№ поз. |
Обозначение |
Наименование |
Кол-во, шт. |
Масса 1 шт., кг |
1 |
3-233082 |
Плита распределительная |
1 |
42 |
2 |
3-233089 |
Ступица |
1 |
30 |
3 |
4-293411 |
Болт М56х120 |
1 |
3 |
4 |
4-471389 |
Кольцо |
1 |
1 |
5 |
4Н13682 |
Шайба стопорная 58 |
1 |
0,16 |
6 |
|
Набор прокладок |
1 |
0,4 |
7 |
|
Шпонка |
1 |
0,7 |
8 |
|
Болт М24-6gx100.36 ГОСТ 7798-70 |
4 |
|
9 |
|
Гайка М24-6H.04 ГОСТ 5915-70 |
4 |
|
10 |
|
Гайка М24-6H.04 ГОСТ 5916-70 |
4 |
|
Корпус конуса 2-105506 состоит из:
№ поз. |
Обозначение |
Наименование |
Кол-во, шт. |
Масса, кг |
1 |
1-140829 |
Корпус конуса |
1 |
850 |
2 |
2-105507 |
Вал |
1 |
492 |
3 |
3-254724 |
Воротник |
1 |
34 |
Завод Горных Машин готов предложить запасные части к конусной дробилке КМД/КСД-1200:
Болт М8*16 |
Болт М20*70 |
Болт М20*100 |
Болт М56*120 4-293411 |
Болт М42х700 4-396134 4-396134 |
Болт М16*50 |
Болт транспортировочный Рым-болт М36 ГОСТ 4751-73 |
Бронь корпуса 3-135364 |
Броня конуса (КМД-1200 Гр и Т) 2-74275-01 |
Броня конуса (КСД-1200 Гр и Т) 2-74254-01 |
Броня неподвижная (КМД-Гр) 1-79168-01 |
Броня неподвижная (КМД-Т) 1-79169-01 |
Броня неподвижная (КСД-Гр) 1-80524-01 |
Броня неподвижная (КСД-Т) 1-79167-01 |
Броня ребра 4-252627 |
Вал 1-112901 |
Вал конуса 2-105507 |
Вал приводной 1-112900сб |
Вал-эксцентрик СБ 2-105517 |
Вал-эксцентрик СБ с цельной втулкой 2-74247 |
Вал-эксцентрик сб (без втулок)сборка колеса и эксцентрика 2-105517 |
Воронка загрузочная 2-119601 |
Воронка приемная 1-129774-12 |
Воротник 1-124589 СБ |
Воротник 3-254724 |
Втулка 4-248264 |
Втулка коническая 3-135366 |
Втулка коническая верхняя 2-125914 |
Втулка коническая нижняя 3-246446 |
Втулка предохранительная 2-76828 2-76828 |
Втулка промежуточная КМД 2-105518 |
Втулка промежуточная КСД 4-490679 |
Втулка цилиндрическая верхняя с лыской 3-212493-01 |
Втулка цилиндрическая верхняя без лыски 3-212493 |
Втулка цилиндрическая нижняя 3-137609 |
Втулка цилиндрическая цельная старого образца 2-44066 |
Гайка 4Н17745 М85*2 |
Гайка специальная М95*2 4-441616 |
гайка ГОСТ 5915-70 |
Гайка м20 6Н |
Гайка м42 6н |
Гидроцилиндр на механизм регулирования 2-133708сб |
Диск верхний стальной 3-205065 |
Диск нижний текст. 4-413835 |
Диск средний стальной 3-135358 |
Диск средний текст. 4-413837 |
Зажим 4-248310 |
Клин 4-252619 |
Клин стопорный 4-252620 |
Кожух входит в механизм дробилки 2-115397 СБ |
Кожух шпильки входит в кольцо регулирующее 3-233132 |
Колесо коническое 1-112913 |
Кольцо 350-360-58-2-2 |
Кольцо 4-248304 |
Кольцо опорное 1-85108 |
Кольцо регулирующее (КМД-1200 Гр) 1-124588-2 |
Кольцо регулирующее (КМД-1200 Т ) 1-124588-3 |
Кольцо регулирующее (КСД-1200 Гр ) 1-124588 |
Кольцо регулирующее (КСД-1200 Т) 1-124588-1 |
Комплект крепления для неподвижной брони 44 позиции |
Конус дробящий (КМД-1200 Гр и Т) 1-112892-01 |
Конус дробящий (КСД-1200 Гр и Т) 1-112892 |
Кронштейн 3-205064сб |
Контрагайка М 42 |
Корпус 1-140829 |
Корпус вала 2-134427 |
Корпус Кольца регулирующего 1-87745 |
Корпус конуса 2-105506 |
Корпус станины 0-14984-01 |
Корпус чаши (с кожухом,заглушками,шпонками) 2-105987СБ |
Корпус чаши 1-112907 |
Комплект крепления для втулки цилиндрических верхней 212493-01 |
Комплект крепления для втулки цилиндрических нижний 137609 |
Крышка 2-72981 |
Крышка сливная 2-102676 |
Манжета НР 90 НР 90*115 |
Механизм поворота 1-137570СБ |
Маслостанция с функцией гидравлической регулировки разгрузочной щели -(вес- 887 кг,объем- 2,25 м.кв) Маслостанция без функции гидравлической регулировки разгрузочной щели-(вес- 400 кг,объем- 1,78 м.кв) |
Муфта лепестковая 1200.000 |
Муфта упруго втулочно-пальцевая 3-235375 ГЧ Муфта МУВП4000 |
Насос Г11-24 |
Насос Г11-24А |
Насос Г11-23 А |
Насос Г11-25 |
Опора верхняя 2-98220 |
Опора нижняя 2-98221 |
Ось 4-536671 4-536671 |
Палец 4-413832 |
Палец 4-413834 |
Планка на кольц регул 4-413849 |
Патрубок 3-135361сб |
Плита распределительная 3-233082 |
Планка стопорная 3-137610 |
Подпятник сферический 1-112909 |
Подпятник сферический 1-70091 |
Подшипник 53620Н |
Подшипник 7520 |
Постамент для перевозки дробилки |
1200.001 полумуфта двигателя |
1200.002 Полумуфта вала приводного цена |
1200.004 Планка |
1200.4-471389 Кольцо |
Пружина 3Н8725-11 |
Прокладка 1200.0-198810 п.22 |
Прокладка 4-413803 |
Прокладка 4-252626 |
Прокладка 4-485031 |
Прокладка 1-122900-01 |
Прокладка на кольце регулир 4-413848 |
Пробка 4-474340 |
Пылеотбойник 3-205048 |
Ребро 4-248300 |
Секция пружин 1-112897 |
Скоба 4-419285 |
Скоба 4-413841 |
Ступица 3-233089 СБ |
Станина 0-19810сб |
Станина в сборе (корпус станины,секции пружин,крышка,футеровка,кольцо опорное) |
Стойка 3-238405СБ |
Сухарь 4-254574 |
Устройство загрузочное 1-129773 СБ |
Установка плиты распределительной 2-131560-01 СБ |
Устройство опорное 2-71799сб |
Уплотнение 1200.1104 19 |
Фланец 2-102676-01 |
Футеровка 3-135359 |
Футеровка 3-233108 |
Чаша опорная 1-112908 |
Шестерня коническая 2-74259 |
Шпилька кольца регулирующего М56 4-474336 |
Шпилька М20х50 |
Шпонка приг.25*25*135 4-248308 |
Шпонка приг.22*17*100 4-252636 |
Шпонка специальная 4-419289 |
Шпонка 4-428891 |
Шпонка 4-413836 |
Шпонка 4-248311 |
Шпонка 4-413826 |
Штырь 4-413833 |
Шайба 85 11872-89 |
Шайба 95 11872-89 |
Шайба стопорная 4Н18286 |
Эксцентрик 2-105985 |
Электродвигатель 5АИ 280 М8 75/750 |
