изделие: Вал приводной
№ чертежа 1277.02.300 СБ
Описание изделия: Сборочная деталь
Страна происхождения: Российская Федерация
Применение Входит в состав дробилки конусной 1750
Назначение Выполняет передачу крутящего момента
Изделие изготовлено: Сборочная единица
и соответствует требованиям технологической документации
Изготовлена без использования импортных материалов
Масса изделия (нетто): 1010кг.

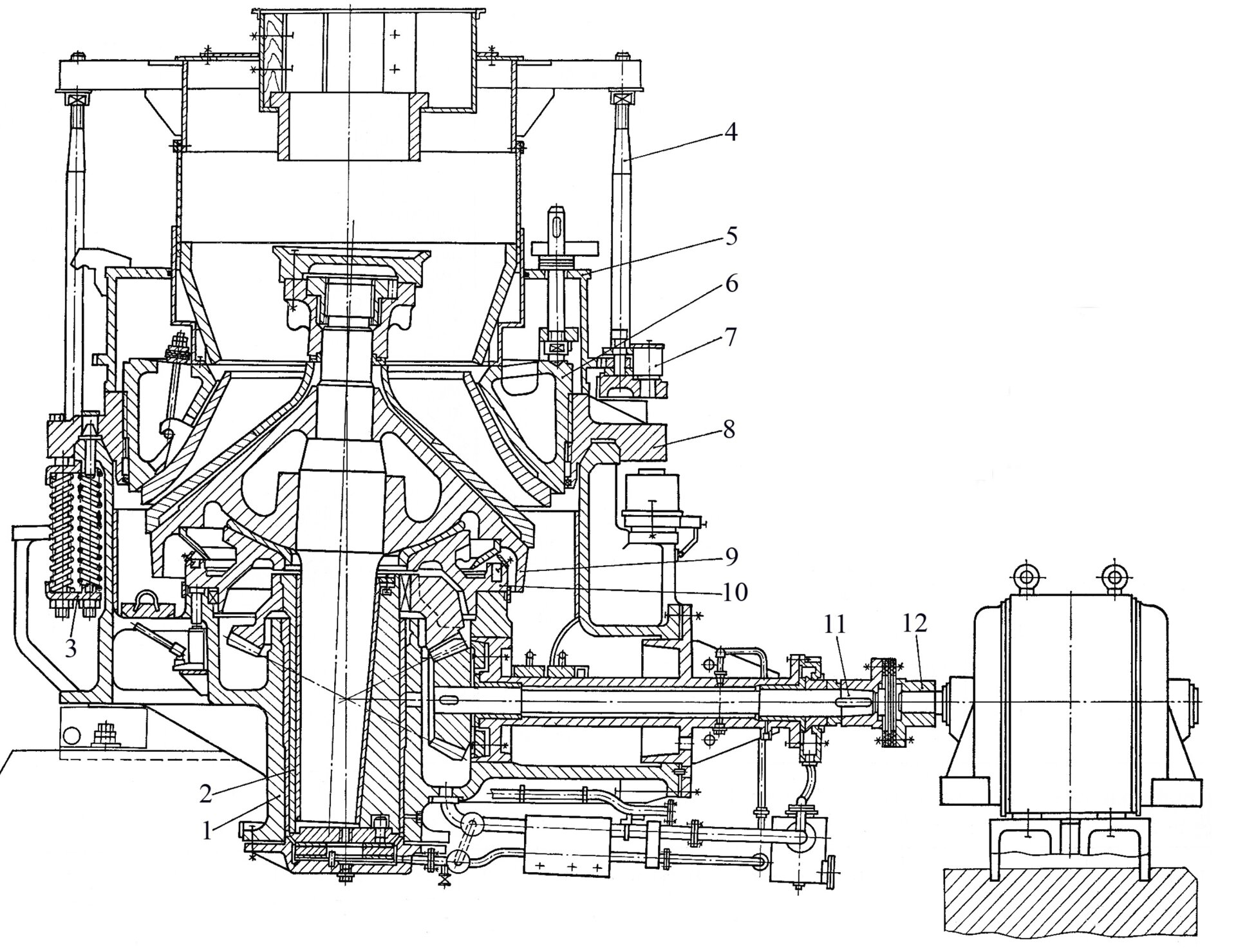

Вал приводной 1277.02.300 входит в сборку дробилки КМД-Гр 1278.00-10СБ, которая состоит из:
|
Поз.№ |
Наименование |
Обозначение/ Исполнение |
Кол-во на сборочную единицу |
|
4 |
Устройство загрузочное |
1277.12.500 СБ |
1 |
|
6 |
Кольцо регулирующее |
1278.07.300-2СБ |
1 |
|
9 |
Конус дробящий |
1277.05.400 СБ |
1 |
|
1 |
Часть нижняя |
1277.01.300-1СБ |
1 |
|
2 |
Эксцентрик |
1277.03.300 СБ |
1 |
|
3 |
Пакет пружин |
1277.10.400 СБ |
12 |
|
5 |
Кожух |
1277.08.400 СБ |
1 |
|
7 |
Механизм поворота |
1277.09.500 СБ |
1 |
|
8 |
Кольцо опорное |
1277.06.300 СБ |
1 |
|
10 |
Чаша опорная |
1277.04.300 СБ |
1 |
|
11 |
Вал приводной |
1277.02.300-1 СБ 1277.02.300 СБ |
1 |
|
12 |
Муфта упругая |
1277.13.300-1 СБ |
1 |

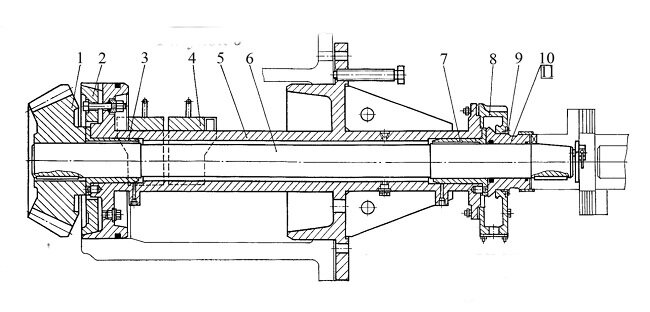

Вал приводной КМД-КСД-1750 1277.02.300-1 СБ, состоит из:
|
Поз.№ |
Наименование |
Обозначение/ Исполнение |
Кол-во на сборочную единицу |
|
5 |
Корпус привода |
1277.02.301-1 СБ |
1 |
|
1 |
Шестерня коническая |
1277.02.310 1277.02.310-1 |
1 |
|
3 |
Втулка передняя |
1277.02.324 |
1 |
|
6 |
Вал |
1277.02.312 1262.02.04 |
1 |
|
7 |
Втулка задняя |
1277.02.325 |
1 |
|
8 |
Маслосборник |
1277.02.319 |
1 |
|
9 |
Фланец |
1277.02.321-1 |
1 |
|
10 |
Диск упорный |
1277.02.315 |
1 |
|
11 |
Полухомут |
1277.02.317 |
1 |
