изделие: Шайба
№ чертежа 1277.07.314
Описание изделия: Лист с отверстиями
Применение Дробилка КМД (КСД) 1750
Назначение Опора крепежных элементов
Страна происхождения: Российская федерация
Изделие изготовлено: ст. 3
и соответствует требованиям технологической документации
Изготовлена без использования импортных материалов
Масса изделия (нетто): 5,5 кг.

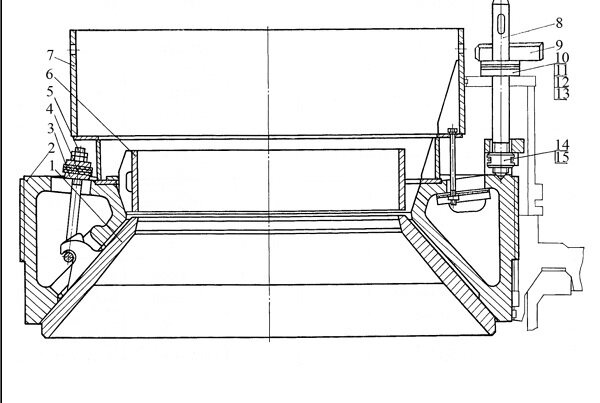

Шайба 1277.07.314 входит в сборку кольца регулирующего КМД-1750Т 1277.07.300-2 СБ, которое состоит из:
|
Поз.№ |
Наименование |
Обозначение/ Исполнение |
Кол-во на сборочную единицу |
|
6 |
Футеровка |
1277.07.325 СБ |
1 |
|
7 |
Воротник |
1277.07.303 СБ |
1 |
|
1 |
Броня неподвижная |
1277.07.316 1277.07.316-2 |
1 |
|
2 |
Корпус кольца |
1277.07.312 |
1 |
|
3 |
Шайба |
1277.07.314 |
16 |
|
4 |
Пластина |
1277.07.315 |
16 |
|
5 |
Скоба |
1277.07.313 |
8 |
|
8 |
Колонка |
1277.07.317 |
8 |
|
9 |
Клин |
1277.07.319 |
8 |
|
10 |
Шайба 40 |
1277.07.320 |
16 |
|
11 |
Шайба 20 |
1277.07.321 |
8 |
|
12 |
Шайба 10 |
1277.07.322 |
16 |
|
13 |
Шайба 5 |
1277.07.323 |
16 |
|
14 |
Гайка |
1277.07.318 |
8 |
|
15 |
Шплинт |
1277.07.324 |
8 |
Шайба 1277.07.314 входит в сборку кольца регулирующего КМД-1750Гр 1278.07.300-2 СБ, которое состоит из:
|
Поз.№ |
Наименование |
Обозначение/ Исполнение |
Кол-во на сборочную единицу |
|
6 |
Футеровка |
1277.07.325 СБ |
1 |
|
7 |
Воротник |
1277.07.303 СБ |
1 |
|
1 |
Броня неподвижная |
1278.07.301 1278.07.301-2 1278.07.301-3 |
1 |
|
2 |
Корпус кольца |
1277.07.312 |
1 |
|
3 |
Шайба |
1277.07.314 |
16 |
|
4 |
Пластина |
1277.07.315 |
16 |
|
5 |
Скоба |
1277.07.313 |
8 |
|
8 |
Колонка |
1277.07.317 |
8 |
|
9 |
Клин |
1277.07.319 |
8 |
|
10 |
Шайба 40 |
1277.07.320 |
16 |
|
11 |
Шайба 20 |
1277.07.321 |
8 |
|
12 |
Шайба 10 |
1277.07.322 |
16 |
|
13 |
Шайба 5 |
1277.07.323 |
16 |
|
14 |
Гайка |
1277.07.318 |
8 |
|
15 |
Шплинт |
1277.07.324 |
8 |

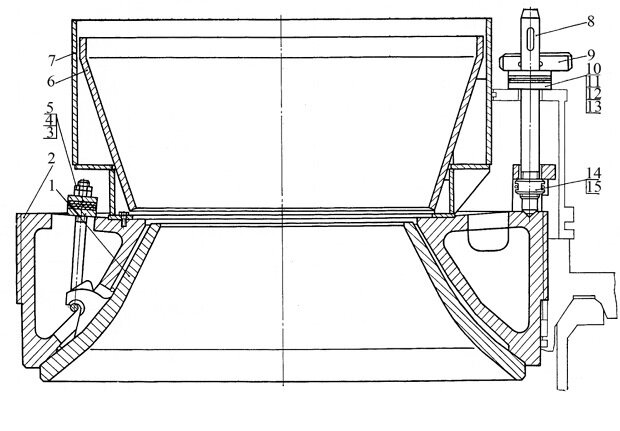

Шайба 1277.07.314 входит в сборку кольца регулирующего КСД-1750Т 1279.07.300-2 СБ, которое состоит из:
|
Поз.№ |
Наименование |
Обозначение/ Исполнение |
Кол-во на сборочную единицу |
|
6 |
Воронка |
1277.07.301 СБ |
1 |
|
7 |
Воротник |
1280.07.301 СБ |
1 |
|
1 |
Броня неподвижная |
1279.07.301-1 1279.07.301 |
1 |
|
2 |
Корпус кольца |
1279.07.302 |
1 |
|
3 |
Шайба |
1277.07.314 |
16 |
|
4 |
Пластина |
1277.07.315 |
16 |
|
5 |
Скоба |
1277.07.313 |
8 |
|
8 |
Колонка |
1277.07.317 |
8 |
|
9 |
Клин |
1277.07.319 |
8 |
|
10 |
Шайба 40 |
1277.07.320 |
16 |
|
11 |
Шайба 20 |
1277.07.321 |
16 |
|
12 |
Шайба 10 |
1277.07.322 |
16 |
|
13 |
Шайба 5 |
1277.07.323 |
8 |
|
14 |
Гайка |
1277.07.318 |
8 |
|
15 |
Шплинт |
1277.07.324 |
8 |
Шайба 1277.07.314 входит в сборку кольца регулирующего КСД-1750Гр 1280.07.300-2 СБ, которое состоит из:
|
Поз.№ |
Наименование |
Обозначение/ Исполнение |
Кол-во на сборочную единицу |
|
6 |
Воронка |
1277.07.301 СБ |
1 |
|
7 |
Воротник |
1280.07.301 СБ |
1 |
|
1 |
Броня неподвижная |
1280.07.309 1280.07.309-1 1280.07.309-2 1280.07.309-3 1280.07.01 |
1 |
|
2 |
Корпус кольца |
1280.07.308 |
1 |
|
3 |
Шайба |
1277.07.314 |
16 |
|
4 |
Пластина |
1285.07.14 |
24 |
|
5 |
Скоба |
1273.07.306 |
8 |
|
8 |
Колонка |
1272.07.315 |
8 |
|
9 |
Клин |
1275.07.425 |
8 |
|
10 |
Шайба |
1275.07.421 |
16 |
|
11 |
Шайба |
1275.07.422 |
16 |
|
12 |
Шайба |
1275.07.423 |
24 |
|
13 |
Шайба |
1275.07.424 |
16 |
|
14 |
Гайка |
1239.07.16-2 |
8 |
|
15 |
Шплинт |
1275.07.427 |
8 |
