Вал приводной 1275.02.200-1 СБ (КСД/КМД-2200), вес - 2715кг.
Применение: Входит в состав дробилки конусной КСД 2200, КМД 2200. В дробилку КМД-2200Т черт.№1275.00-17СБ, КМД-2200Гр черт.№1270.00-9СБ, КСД-2200Т черт.№1272.00-21СБ и КСД-2200Гр черт.№1273.00-14СБ.
Назначение: Служит для передачи крутящего момента на вал эксцентриковый.

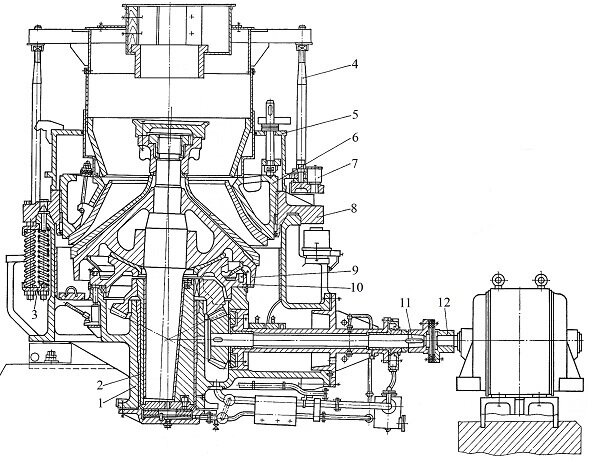

Вал приводной 1275.02.200-1 СБ/1275.02.200-4 СБ входит в сборку дробилки конусной КМД 2200 1270.00-9 СБ, которая состоит из:
|
Поз.№ |
Наименование |
Обозначение/ Исполнение |
Кол-во на сборочную единицу |
|
4 |
Устройство загрузочное |
1275.12.400 СБ |
1 |
|
6 |
Кольцо регулирующее |
1270.07.300-1СБ |
1 |
|
9 |
Конус дробящий |
1270.05.200СБ |
1 |
|
1 |
Часть нижняя |
1275.01.200СБ |
1 |
|
2 |
Эксцентрик |
1275.03.300-2СБ 1275.03.300СБ |
1 |
|
3 |
Пакет пружин |
1275.10.300-1СБ |
16 |
|
5 |
Кожух |
1275.08.200-2СБ |
1 |
|
7 |
Механизм поворота |
1275.09.700СБ |
1 |
|
8 |
Кольцо опорное |
1275.06.300-3СБ |
1 |
|
10 |
Чаша опорная |
1275.04.200-2СБ |
1 |
|
11 |
Вал приводной |
1275.02.200-1СБ 1275.02.200-4СБ |
1 |
|
12 |
Муфта упругая |
1275.13.300СБ |
|

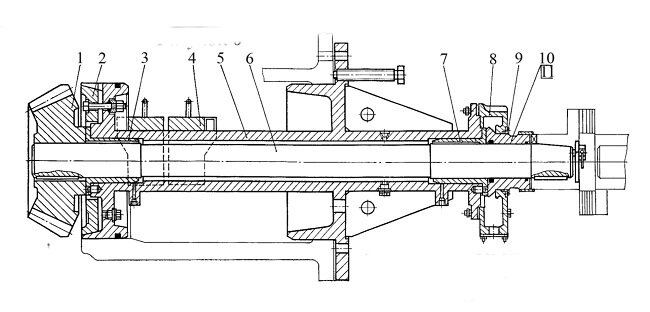

Вал приводной КМД-КСД-2200 1275.02.200-1 СБ, состоит из:
|
Поз.№ |
Наименование |
Обозначение/ Исполнение |
Кол-во на сборочную единицу |
|
4 |
Броня |
1275.02.318-1 СБ |
2 |
|
5 |
Корпус привода |
1275.02.201СБ |
1 |
|
1 |
Шестерня коническая |
1275.02.314-1 1270.02. 101 1239.02.302-1 |
1 |
|
2 |
Диск |
1275.02.316 |
1 |
|
3 |
Втулка передняя |
1256.06.407 |
1 |
|
6 |
Вал |
1275.02.203 |
1 |
|
7 |
Втулка задняя |
1256.06.409 |
1 |
|
8 |
Маслосборник |
1275.02.322 |
1 |
|
9 |
Втулка |
1275.02.325 |
1 |
|
10 |
Диск упорный |
1275.02.204 |
1 |
|
11 |
Втулка накидная |
1275.02.205 |
1 |
