Изделие: Вал эксцентриковый
№ чертежа: 1049002001
Описание изделия: Поковка стальная
Страна происхождения: Российская Федерация
Применение: Входит в состав дробилки щековой СМД-108. В щеку в сборе черт.№1049002000.СБ
Назначение: Служит для преобразования колебательных движений щеки.
Изделие изготовлено: Сталь 40Х
и соответствует требованиям технологической документации
Изготовлена без использования импортных материалов
Масса изделия (нетто): 535 кг.

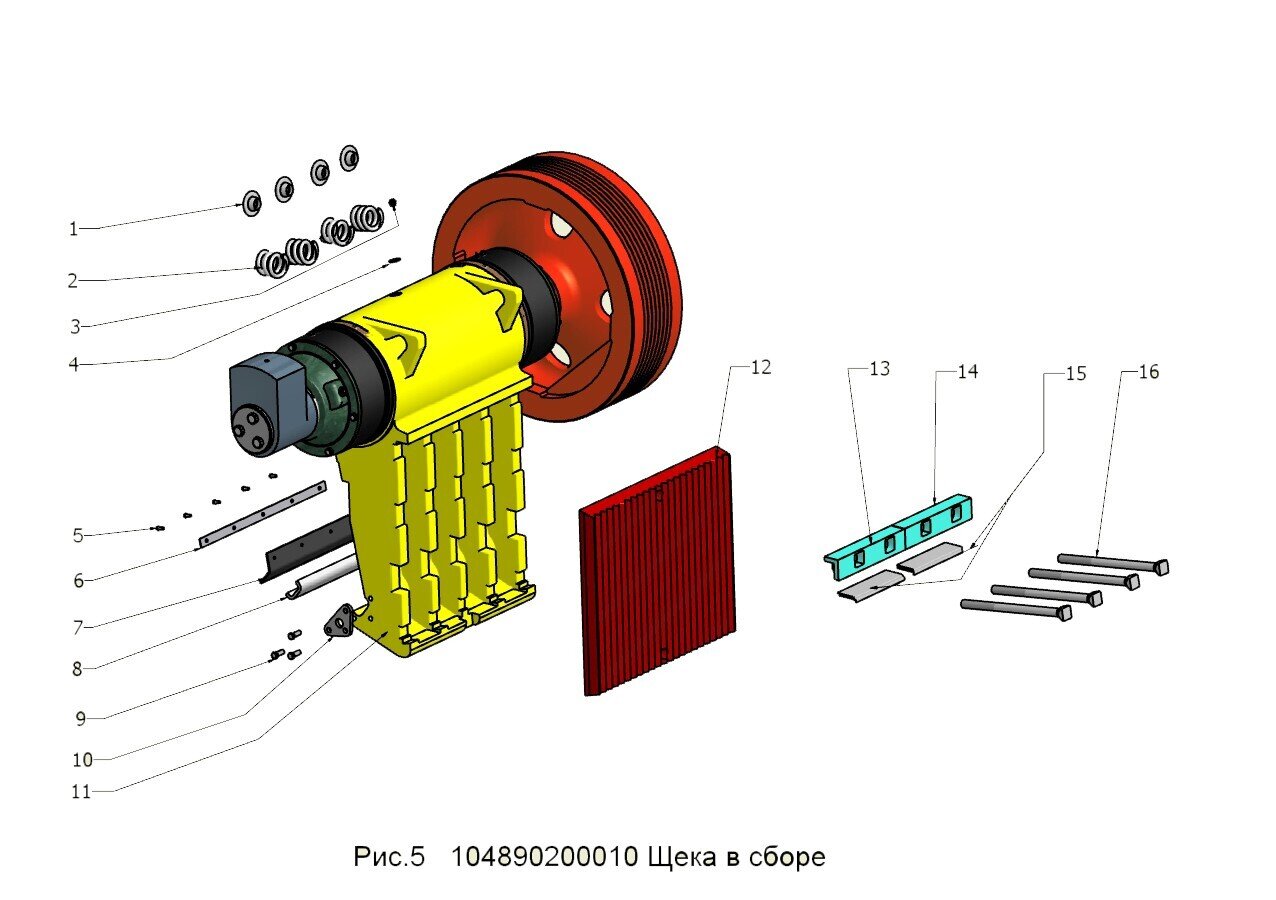

Входит в сборку 104890200010 Щека в сборе
|
№ |
Обозначение |
Наимено-вание сбороч-ных единиц, деталей |
Кол-во сбороч-ных единиц, деталей на сбороч-ную единицу |
Масса, ед., кг., м |
|
1 |
484480203100 |
Гайка |
4 |
1,1 |
|
2 |
485600200400 |
Пружина |
4 |
2,32 |
|
3 |
Пробка G ¾-В |
7 |
0,17 |
|
|
4 |
Шайба 27/35 |
7 |
0,02 |
|
|
5 |
Болт М12-6gх25.46.019 ГОСТ 7796 |
5 |
0,034 |
|
|
6 |
482200204700 |
Планка |
1 |
1,05 |
|
7 |
481620201700 |
Фартук |
1 |
2,4 |
|
8 |
484480202900 |
Сухарь |
1 |
14,00 |
|
9 |
Болт 3М20-6х50.46.019 ГОСТ 7796 |
6 |
0,219 |
|
|
10 |
484480202300 |
Планка |
2 |
14,00 |
|
11 |
104890200300 |
Щека |
1 |
1255,00 |
|
12 |
484480202200 |
Плита дробящая подвижная |
1 |
292,00 |
|
13 |
482200203500 |
Клин левый |
1 |
19,00 |
|
14 |
482200202800 |
Клин правый |
1 |
19,00 |
|
15 |
481620401100 |
Прокладка |
4 |
0,8 |
|
16 |
040951100203 |
Болт |
4 |
4,5 |
|
17 |
482540200900 |
Кольцо резиновое |
2 |
0,42 |
|
18 |
Тавотница ТРГ-3/8 ” |
4 |
0,028 |
|
|
19 |
Масленка 1.2 Ц6хр ГОСТ 19853 |
2 |
0,15 |
|
|
20 |
Штифт 2.20х40 Хим.Окс.прм ГОСТ 3128 |
2 |
0,197 |
|
|
21 |
104900210000 |
Стакан левый |
1 |
126,00 |
|
22 |
0.305.321.00119 |
Манжета 1.2-270х320-2 ГОСТ 8752 |
4 |
0,15 |
|
23 |
484490201100 |
Кольцо |
2 |
8,05 |
|
24 |
Подшипник 13636 АМН ГОСТ 520 |
2 |
106,00 |
|
|
25 |
104900200500 |
Прокладка |
2 |
0,045 |
|
26 |
Шайба Н180.02Ст3кп ГОСТ 11872 |
2 |
1,9 |
|
|
27 |
Гайка М180х3-6Н ГОСТ 11871 |
2 |
3,546 |
|
|
28 |
0.305.321.00117 |
Манжета 1.2-220х260-2 ГОСТ 8752 |
4 |
0,136 |
|
№ |
Обозначение |
Наимено-вание сбороч-ных единиц, деталей |
Кол-во сбороч-ных единиц, деталей на сбороч-ную единицу |
Масса, ед., кг., м |
|
29 |
104900200400 |
Крышка стакана |
2 |
35,00 |
|
30 |
Шайба 20 ГОСТ 6402 |
12 |
0,002 |
|
|
31 |
Болт М20-6qх50.66.019 ГОСТ 7796 |
36 |
0,219 |
|
|
32 |
484490201400 |
Втулка |
2 |
6,5 |
|
33 |
484480200210 |
Противовес |
1 |
117,00 |
|
34 |
482540800600 |
Шпонка тангенциальная |
4 |
0,8 |
|
35 |
483640401400 |
Шпонка тангенциальная |
4 |
0,87 |
|
36 |
482440302800 |
Шайба концевая |
2 |
5,3 |
|
37 |
Проволока 2,0-I ГОСТ 3282 |
3 м |
0,24 |
|
|
38 |
104900200100 |
Вал эксцентриковый |
1 |
535,00 |
|
39 |
104890200900 |
Кольцо упорное |
2 |
2,5 |
|
40 |
Подшипник 3002244КМ ГОСТ 520 |
2 |
120,00 |
|
|
41 |
104890200700 |
Втулка |
2 |
9,7 |
|
42 |
104900200700 |
Прокладка |
2 |
0,06 |
|
43 |
104900200610 |
Крышка щеки |
2 |
37,00 |
|
44 |
483570300900 |
Шайба отгибная |
24 |
0,04 |
|
45 |
483570300800 |
Стопор |
24 |
0,04 |
|
46 |
104900220000 |
Стакан правый |
1 |
127,00 |
|
47 |
104890200500 |
Шкив |
1 |
1165,00 |
|
48 |
Болт 3М20-6qх70.46.019 ГОСТ 7796 |
6 |
0,557 |
Завод Горных Машин готов предложить запасные части к щековой дробилке СМД-108 А:
| Болт 409511002-03 (0.409511.002-02 ) |
| Болт 1.2 М20х400 ст3кп.019 ГОСТ 24379.1 |
| Болт 1.2М16х300ст3кп2 ГОСТ 24379.1 |
| Болт 1.2М36х1250 ГОСТ 24379.1 |
| Болт 3М12-6gх30.46.019 ГОСТ 7796 |
| Болт 3М20-6qх70.46.019 ГОСТ 7796 |
| Болт 3М20-6х50.46.019 ГОСТ 7796 |
| Болт крепежный 48172120020 |
| Болт М10-6qх25.46.019 ГОСТ 7796 |
| Болт М12-6gх25.46.019 ГОСТ 7796 |
| Болт М16-6gх80.46.019 ГОСТ 7796 |
| Болт М16-6qх40.46.019 ГОСТ 7796 |
| Болт М20-6qх50.66.019 ГОСТ 7796 |
| Болт М20х70.46.019 ГОСТ 7796 |
| Болт М30х70 |
| Болт специальный 4814800007 |
| Бункер 4844808000 |
| Вал эксцентриковый 1049002001 |
| Вал эксцентриковый СМД-108.02.00.027 |
| Винт 0.40951400114 |
| Винт 1048905011 |
| Винт натяжной М24х220.019 |
| Втулка 4844902014 |
| Втулка 4844802007 |
| Гайка 4816201044 |
| Гайка 4844802031 |
| Гайка левая 4816800036 |
| Гайка М10-6Н.5.019 ГОСТ 5915 |
| Гайка М16-6Н.5.019 ГОСТ 5915 |
| Гайка М180х3-6Н ГОСТ 11871 |
| Гайка М20-6Н.5.019 ГОСТ 5915 |
| Гайка М24-6Н.5.019 ГОСТ 5915 |
| Гайка М36-6.5.019 ГОСТ 5915 |
| Гайка М36-6Н.5.019 ГОСТ 5915 |
| Гайка М48х3-6Н.8.019 ГОСТ 5918 |
| Гребенка 4816801029 |
| Гайка правая 4816800035 |
| Дробилка щековая с приводом СМД-108 А-Р 1048900000 |
| Дробилка щековая СМД-108 А-Р 1048910000 |
| Дробилка щековая ЩДС-I-2,5х9,0 1048910000 |
| Звено распорное 4844800100 |
| Клин верхний левый 4844800003 |
| Клин верхний правый 4844800002 |
| Клин левый 4822002035 |
| Клин нижний левый 4844800004 |
| Клин нижний правый 4844800005 |
| Клин правый 4822002028 |
| Клин регулировочный 1048903009 |
| Кожух противовеса 4844807000 |
| Кольцо 4844902011 |
| Кольцо 0.403.14100620 |
| Кольцо резиновое 4825402009 |
| Кольцо упорное 4825402014 |
| Корпус подшипника (Бугель) 1049001200 |
| Крышка корпуса 1049001201 |
| Крышка в сборе 104890540010 |
| Крышка в сборе 1048905400 |
| Крышка стакана 1049002004 |
| Крышка щеки 1049002006-10 |
| Манжета армированная 1,2-220*260-15 |
| Манжета армированная 1,2-270*320-18 |
| Масленка 1.2 Ц6хр ГОСТ 19853 |
| Механизм регулирования щели 1048905000 |
| Механизм регулирования щели электр. 1049003000 |
| Ограждение привода 4844810000 |
| Ограждение пружины 4825400700 |
| Ось6- 30h12х100.45Ц.9хр ГОСТ 9650 |
| Палец 4822701054 |
| Планка 4822002047 |
| Планка 4844802023 |
| Планка 1048903005 |
| Планка упора клиньев 4812301017 |
| Планка упора клиньев 4812301017-01 |
| Плита дробящая неподвижная 4844800009 |
| Плита дробящая подвижная 4844802022 |
| Плита распорная 4844800006 |
| Подшипник 13636 АМНК |
| Подшипник 3004244м |
| Втулка Н2340 к подшипнику 13636 |
| Ползун 1048903300 |
| Привод 4844906000 |
| Пробка G3/4 трубная в сборе |
| Проволока 2,0-I ГОСТ 3282 |
| Прокладка 4816204011 |
| Прокладка 1049002005 |
| Прокладка 1049002007 |
| Противовес 484480200210 |
| Пружина 4824400006 |
| Пружина 4856002004 |
| Ремень С(В)-5000.0 ГОСТ-1284.1 |
| Рым-болт М16.019 ГОСТ 4751 |
| Салазки 4844906100 |
| Стакан левый 1049002100 |
| Стакан правый 1049002200 |
| Станина 1048911000 |
| Стопор 4835703008 |
| Сухарь 4844802029 |
| Сухарь к тяге 4822000006 |
| Тавотница ТРГ-3/8” |
| Тарелка пружина 4825400021 |
| Трещетка 4825400500 |
| Тяга пружины 4844809000 |
| Упор 4822800030 |
| Упор 4822701058 |
| Фартук 4816202017 |
| Фартук 1048903007 |
| Шайба 4814800008 |
| Шайба 16.65Г.019 ГОСТ 6402 |
| Шайба 16.65Г.019 ГОСТ 6402 |
| Шайба 20.65Г ГОСТ 6402 |
| Шайба 27/35 |
| Шайба концевая 4824403028 |
| Шайба концевая 90 |
| Шайба отгибная 4835703009 |
| Шайба С10.02 Ст3кп.019 ГОСТ 11371 |
| Шайба С16.02Ст3кп.019 ГОСТ 11371 |
| Шайба С20.02ст.3кп.019 ГОСТ11371 |
| Шайба С30.02 ст3пс3.019ГОСТ 11371 |
| Шайба 180 ГОСТ 11872-89 1680000108 |
| Шкаф управления СМД-108 А-Р 1049016100 |
| Шкив 1048902005 |
| Шкив 4844905001 |
| Шпилька М48х3 4816201043 |
| Шплинт 6,3х40.019 ГОСТ 397 |
| Шплинт 8х90.019 ГОСТ 397 |
| Шпонка тангенциальная 4825408006 |
| Шпонка тангенциальная 4836404014 |
| Штифт 2.20х40 ГОСТ3128 168000221025 |
| Штифт 2.20х40 Хим.Окс.прм ГОСТ 3128 |
| Щека 1048902003 |
| Щека в сборе 1048902000СБ |
| Эл.двигатель АИР250 S6У1 45/1000/380/600Вт. 1МВЗ |
