Изделие: Клин верхний правый
№ чертежа: 4844800002
Описание изделия: Отливка стальная
Страна происхождения: Российская Федерация
Применение: Установлена в дробилку СМД-108
Назначение: Является защитным элементом станины от истирания
Изделие изготовлено: 110Г13Л
и соответствует требованиям технологической документации
Изготовлена без использования импортных материалов
Масса изделия (нетто): 27 кг.

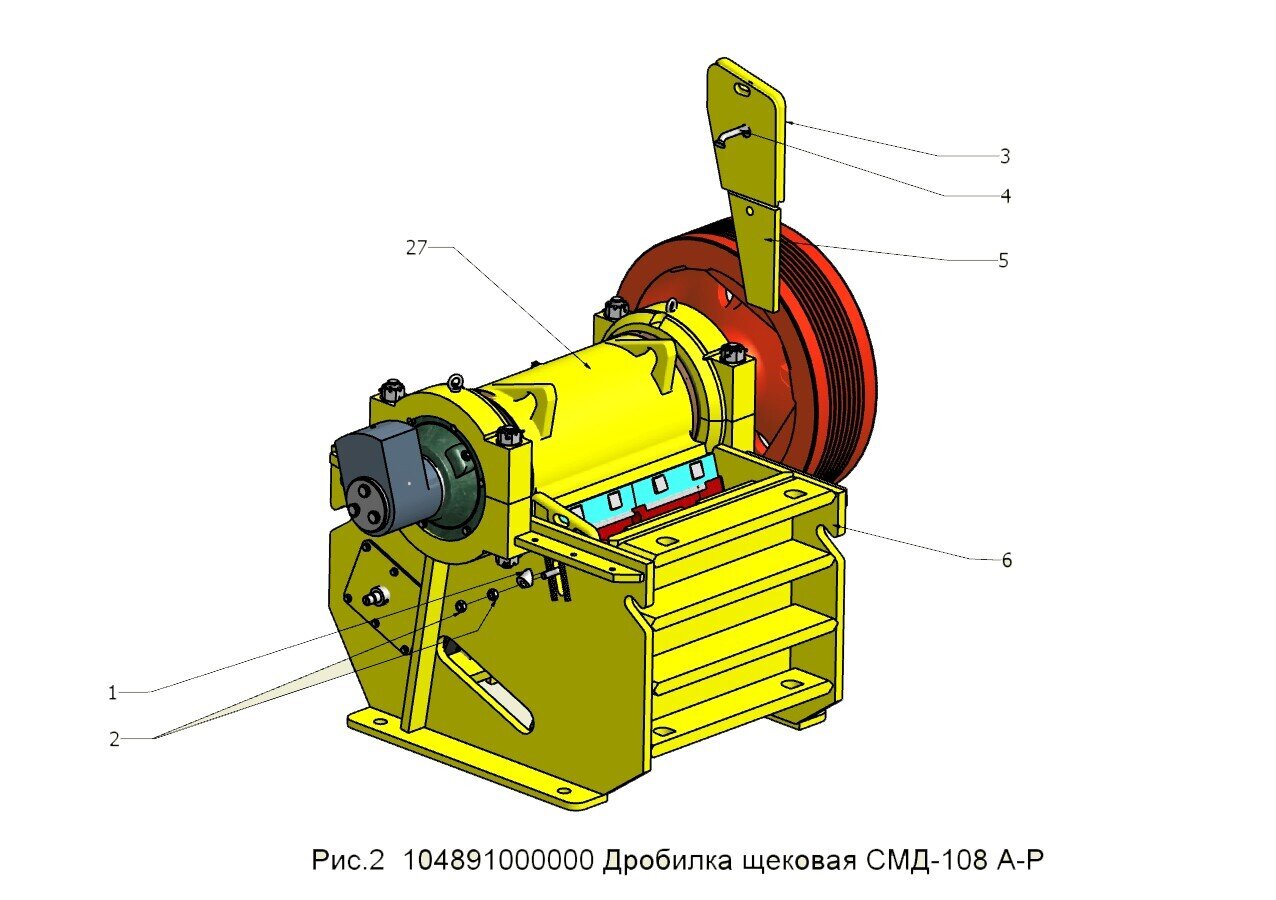

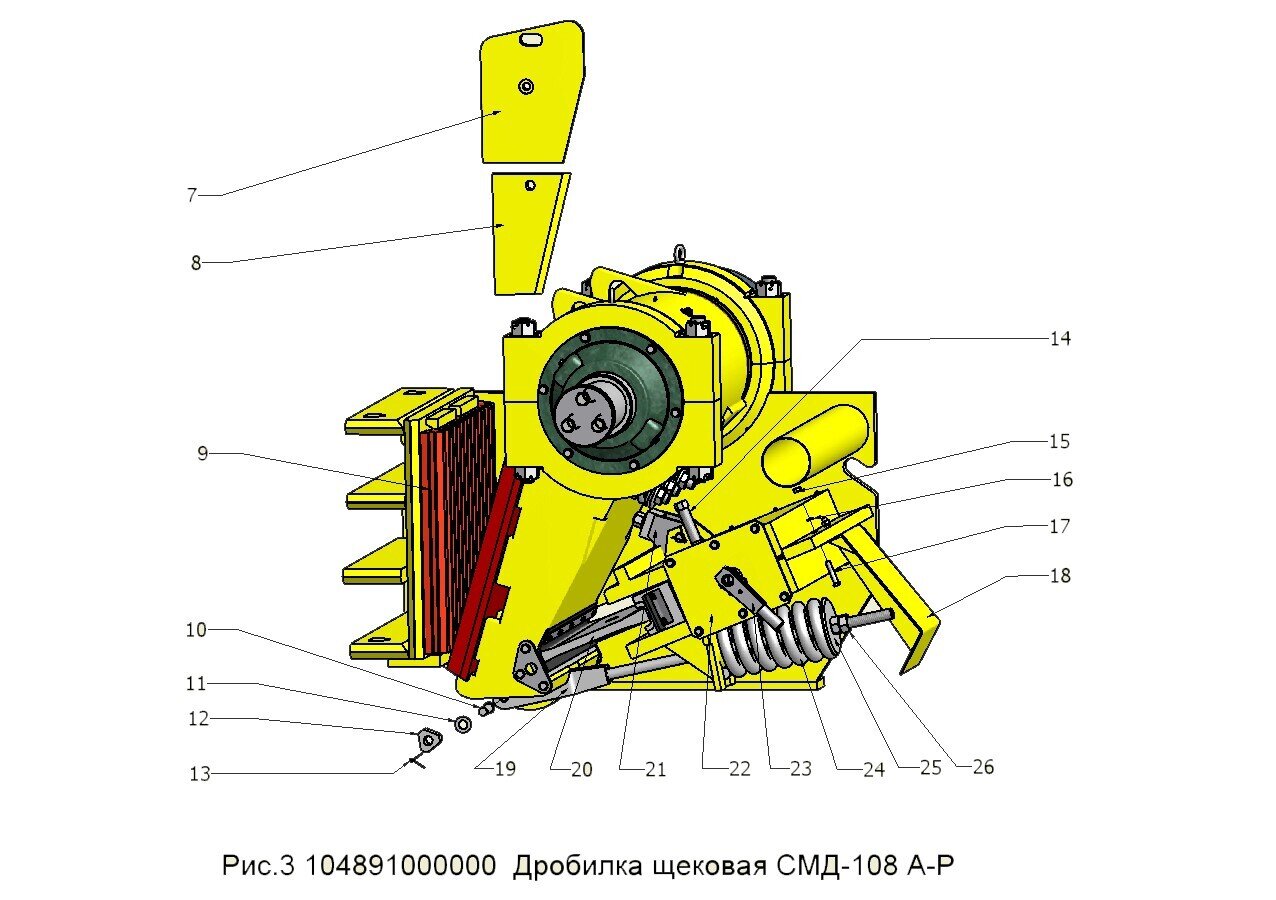

Входит в сборку Дробилки щековой СМД-108 А-Р
|
Номер позиции |
Обозначение |
Наименование сборочных единиц, деталей |
Количество сборочных единиц, деталей на сборочную единицу |
Масса, ед., кг |
|
1 |
481480000800 |
Шайба |
2 |
0,7 |
|
2 |
|
Гайка М24-6Н.5.019 ГОСТ 5915 |
4 |
0,122 |
|
3 |
484480000200 |
Клин верхний правый |
1 |
27,00 |
|
4 |
481480000700 |
Болт специальный |
2 |
0,6 |
|
5 |
484480000500 |
Клин нижний правый |
1 |
19,00 |
|
6 |
104891100000 |
Станина |
1 |
2950,00 |
|
7 |
484480000300 |
Клин верхний левый |
1 |
27,00 |
|
8 |
484480000400 |
Клин нижний левый |
1 |
19,00 |
|
9 |
484480000900 |
Плита дробящая неподвижная |
1 |
260,00 |
|
10 |
|
Ось6- 30h12х100.45Ц.9хр ГОСТ 9650 |
1 |
0,016 |
|
11 |
|
Шайба С30.02 ст3пс3.019ГОСТ 11371 |
1 |
0,0504 |
|
12 |
482200000600 |
Сухарь к тяге |
1 |
0,9 |
|
13 |
|
Шплинт 6,3х40.019 ГОСТ 397 |
1 |
0,037 |
|
14 |
0.40951400114 |
Винт |
1 |
0,6 |
|
15 |
|
Гайка М16-6Н5.019 ГОСТ 5915 |
2 |
0,037 |
|
16 |
|
Шайба 16.65Г.019 ГОСТ 6402 |
2 |
0,008 |
|
17 |
|
Болт М16-6gх80.46.019 ГОСТ 7796 |
2 |
0,152 |
|
18 |
482540070000 |
Ограждение пружины |
1 |
16,20 |
|
19 |
484480900000 |
Тяга пружины |
1 |
15,50 |
|
20 |
484480000610 |
Плита распорная |
1 |
120,00 |
|
21 |
484480010000 |
Звено распорное |
1 |
10,00 |
|
Номер позиции |
Обозначение |
Наименование сборочных единиц, деталей |
Количество сборочных единиц, деталей на сборочную единицу |
Масса, ед., кг |
|
22 |
104890500000 |
Механизм регулирования щели |
1 |
312,45 |
|
23 |
482540050000 |
Трещетка |
1 |
4,05 |
|
24 |
482440000600 |
Пружина |
1 |
29,9 |
|
25 |
482540002100 |
Тарелка пружина |
1 |
3,3 |
|
26 |
|
Гайка М36-6Н.5.019 ГОСТ 5915 |
2 |
0,416 |
|
27 |
104890200010 |
Щека в сборе |
1 |
4280,0 |
