Изделие: Клин нижний левый
№ чертежа: 4844800004
Описание изделия: Отливка стальная
Страна происхождения: Российская Федерация
Применение: Установлена в дробилку СМД-108
Назначение: Является защитным элементом станины от истирания
Изделие изготовлено: 110Г13Л
и соответствует требованиям технологической документации
Изготовлена без использования импортных материалов
Масса изделия (нетто): 19 кг.

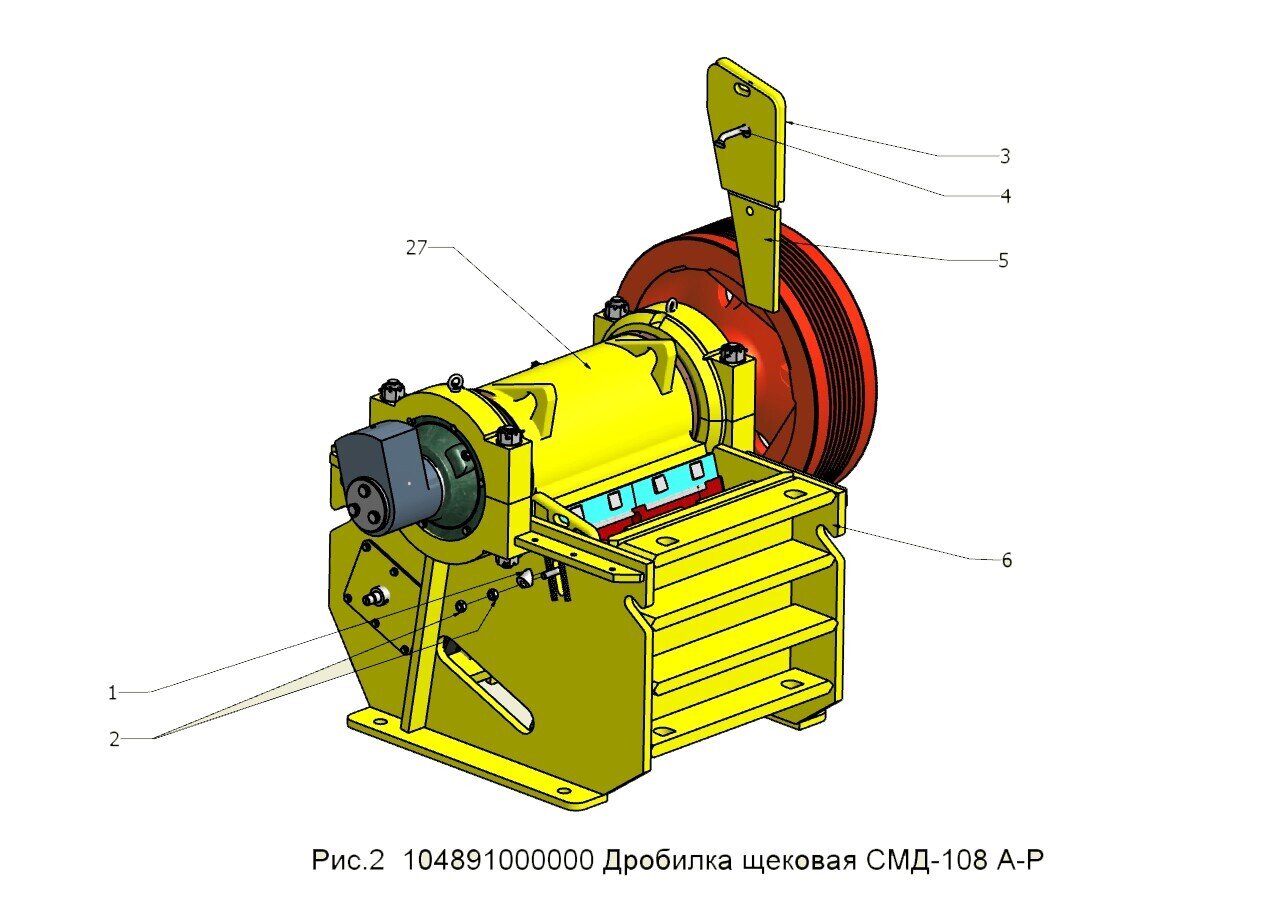

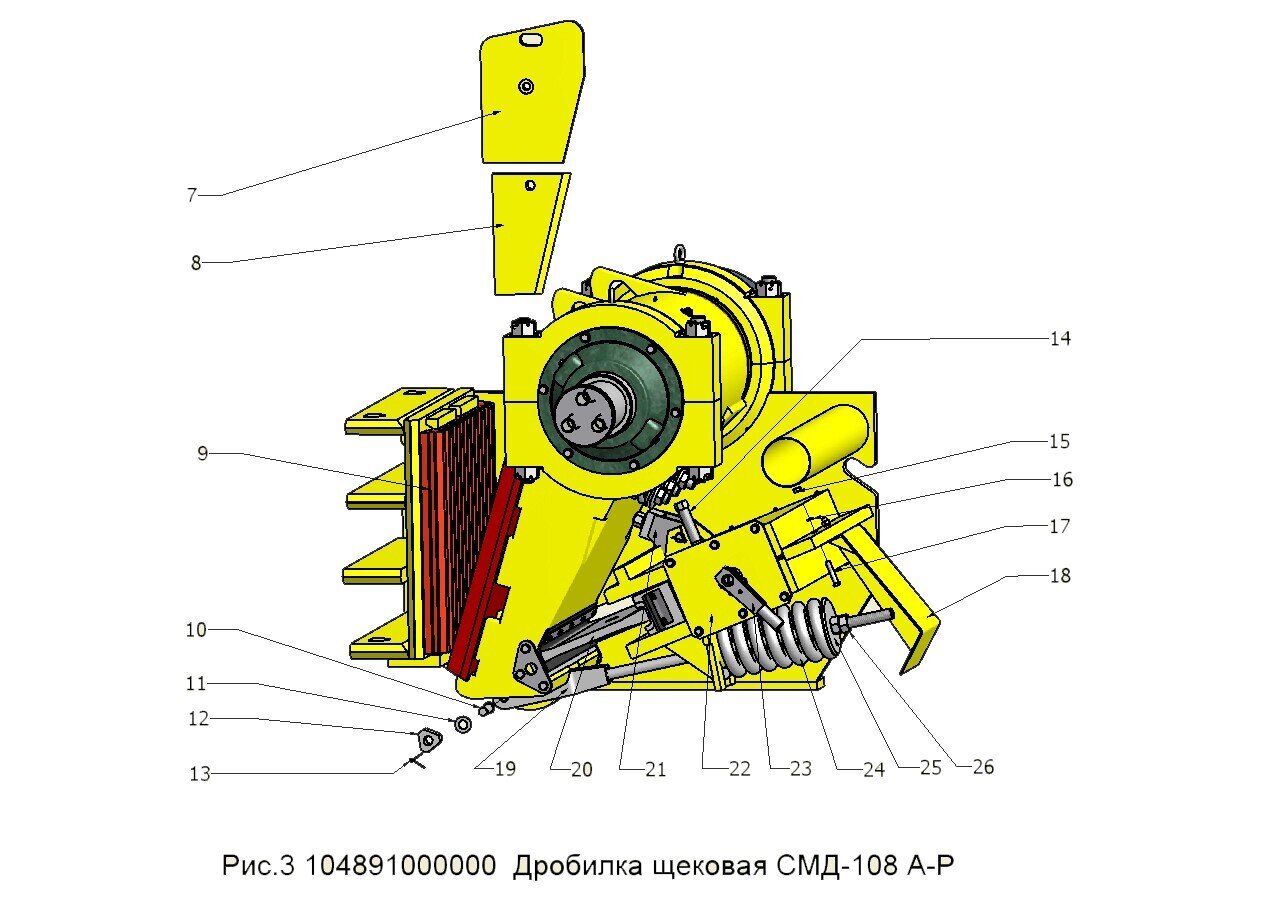

Входит в сборку Дробилки щековой СМД-108 А-Р
|
Номер позиции |
Обозначение |
Наименование сборочных единиц, деталей |
Количество сборочных единиц, деталей на сборочную единицу |
Масса, ед., кг |
|
1 |
481480000800 |
Шайба |
2 |
0,7 |
|
2 |
|
Гайка М24-6Н.5.019 ГОСТ 5915 |
4 |
0,122 |
|
3 |
484480000200 |
Клин верхний правый |
1 |
27,00 |
|
4 |
481480000700 |
Болт специальный |
2 |
0,6 |
|
5 |
484480000500 |
Клин нижний правый |
1 |
19,00 |
|
6 |
104891100000 |
Станина |
1 |
2950,00 |
|
7 |
484480000300 |
Клин верхний левый |
1 |
27,00 |
|
8 |
484480000400 |
Клин нижний левый |
1 |
19,00 |
|
9 |
484480000900 |
Плита дробящая неподвижная |
1 |
260,00 |
|
10 |
|
Ось6- 30h12х100.45Ц.9хр ГОСТ 9650 |
1 |
0,016 |
|
11 |
|
Шайба С30.02 ст3пс3.019ГОСТ 11371 |
1 |
0,0504 |
|
12 |
482200000600 |
Сухарь к тяге |
1 |
0,9 |
|
13 |
|
Шплинт 6,3х40.019 ГОСТ 397 |
1 |
0,037 |
|
14 |
0.40951400114 |
Винт |
1 |
0,6 |
|
15 |
|
Гайка М16-6Н5.019 ГОСТ 5915 |
2 |
0,037 |
|
16 |
|
Шайба 16.65Г.019 ГОСТ 6402 |
2 |
0,008 |
|
17 |
|
Болт М16-6gх80.46.019 ГОСТ 7796 |
2 |
0,152 |
|
18 |
482540070000 |
Ограждение пружины |
1 |
16,20 |
|
19 |
484480900000 |
Тяга пружины |
1 |
15,50 |
|
20 |
484480000610 |
Плита распорная |
1 |
120,00 |
|
21 |
484480010000 |
Звено распорное |
1 |
10,00 |
|
Номер позиции |
Обозначение |
Наименование сборочных единиц, деталей |
Количество сборочных единиц, деталей на сборочную единицу |
Масса, ед., кг |
|
22 |
104890500000 |
Механизм регулирования щели |
1 |
312,45 |
|
23 |
482540050000 |
Трещетка |
1 |
4,05 |
|
24 |
482440000600 |
Пружина |
1 |
29,9 |
|
25 |
482540002100 |
Тарелка пружина |
1 |
3,3 |
|
26 |
|
Гайка М36-6Н.5.019 ГОСТ 5915 |
2 |
0,416 |
|
27 |
104890200010 |
Щека в сборе |
1 |
4280,0 |
Завод Горных Машин готов предложить запасные части к СМД-108 А:
| Болт 409511002-03 (0.409511.002-02 ) |
| Болт 1.2 М20х400 ст3кп.019 ГОСТ 24379.1 |
| Болт 1.2М16х300ст3кп2 ГОСТ 24379.1 |
| Болт 1.2М36х1250 ГОСТ 24379.1 |
| Болт 3М12-6gх30.46.019 ГОСТ 7796 |
| Болт 3М20-6qх70.46.019 ГОСТ 7796 |
| Болт 3М20-6х50.46.019 ГОСТ 7796 |
| Болт крепежный 48172120020 |
| Болт М10-6qх25.46.019 ГОСТ 7796 |
| Болт М12-6gх25.46.019 ГОСТ 7796 |
| Болт М16-6gх80.46.019 ГОСТ 7796 |
| Болт М16-6qх40.46.019 ГОСТ 7796 |
| Болт М20-6qх50.66.019 ГОСТ 7796 |
| Болт М20х70.46.019 ГОСТ 7796 |
| Болт М30х70 |
| Болт специальный 4814800007 |
| Бункер 4844808000 |
| Вал эксцентриковый 1049002001 |
| Вал эксцентриковый СМД-108.02.00.027 |
| Винт 0.40951400114 |
| Винт 1048905011 |
| Винт натяжной М24х220.019 |
| Втулка 4844902014 |
| Втулка 4844802007 |
| Гайка 4816201044 |
| Гайка 4844802031 |
| Гайка левая 4816800036 |
| Гайка М10-6Н.5.019 ГОСТ 5915 |
| Гайка М16-6Н.5.019 ГОСТ 5915 |
| Гайка М180х3-6Н ГОСТ 11871 |
| Гайка М20-6Н.5.019 ГОСТ 5915 |
| Гайка М24-6Н.5.019 ГОСТ 5915 |
| Гайка М36-6.5.019 ГОСТ 5915 |
| Гайка М36-6Н.5.019 ГОСТ 5915 |
| Гайка М48х3-6Н.8.019 ГОСТ 5918 |
| Гребенка 4816801029 |
| Гайка правая 4816800035 |
| Дробилка щековая с приводом СМД-108 А-Р 1048900000 |
| Дробилка щековая СМД-108 А-Р 1048910000 |
| Дробилка щековая ЩДС-I-2,5х9,0 1048910000 |
| Звено распорное 4844800100 |
| Клин верхний левый 4844800003 |
| Клин верхний правый 4844800002 |
| Клин левый 4822002035 |
| Клин нижний левый 4844800004 |
| Клин нижний правый 4844800005 |
| Клин правый 4822002028 |
| Клин регулировочный 1048903009 |
| Кожух противовеса 4844807000 |
| Кольцо 4844902011 |
| Кольцо 0.403.14100620 |
| Кольцо резиновое 4825402009 |
| Кольцо упорное 4825402014 |
| Корпус подшипника (Бугель) 1049001200 |
| Крышка корпуса 1049001201 |
| Крышка в сборе 104890540010 |
| Крышка в сборе 1048905400 |
| Крышка стакана 1049002004 |
| Крышка щеки 1049002006-10 |
| Манжета армированная 1,2-220*260-15 |
| Манжета армированная 1,2-270*320-18 |
| Масленка 1.2 Ц6хр ГОСТ 19853 |
| Механизм регулирования щели 1048905000 |
| Механизм регулирования щели электр. 1049003000 |
| Ограждение привода 4844810000 |
| Ограждение пружины 4825400700 |
| Ось6- 30h12х100.45Ц.9хр ГОСТ 9650 |
| Палец 4822701054 |
| Планка 4822002047 |
| Планка 4844802023 |
| Планка 1048903005 |
| Планка упора клиньев 4812301017 |
| Планка упора клиньев 4812301017-01 |
| Плита дробящая неподвижная 4844800009 |
| Плита дробящая подвижная 4844802022 |
| Плита распорная 4844800006 |
| Подшипник 13636 АМНК |
| Подшипник 3004244м |
| Втулка Н2340 к подшипнику 13636 |
| Ползун 1048903300 |
| Привод 4844906000 |
| Пробка G3/4 трубная в сборе |
| Проволока 2,0-I ГОСТ 3282 |
| Прокладка 4816204011 |
| Прокладка 1049002005 |
| Прокладка 1049002007 |
| Противовес 484480200210 |
| Пружина 4824400006 |
| Пружина 4856002004 |
| Ремень С(В)-5000.0 ГОСТ-1284.1 |
| Рым-болт М16.019 ГОСТ 4751 |
| Салазки 4844906100 |
| Стакан левый 1049002100 |
| Стакан правый 1049002200 |
| Станина 1048911000 |
| Стопор 4835703008 |
| Сухарь 4844802029 |
| Сухарь к тяге 4822000006 |
| Тавотница ТРГ-3/8” |
| Тарелка пружина 4825400021 |
| Трещетка 4825400500 |
| Тяга пружины 4844809000 |
| Упор 4822800030 |
| Упор 4822701058 |
| Фартук 4816202017 |
| Фартук 1048903007 |
| Шайба 4814800008 |
| Шайба 16.65Г.019 ГОСТ 6402 |
| Шайба 16.65Г.019 ГОСТ 6402 |
| Шайба 20.65Г ГОСТ 6402 |
| Шайба 27/35 |
| Шайба концевая 4824403028 |
| Шайба концевая 90 |
| Шайба отгибная 4835703009 |
| Шайба С10.02 Ст3кп.019 ГОСТ 11371 |
| Шайба С16.02Ст3кп.019 ГОСТ 11371 |
| Шайба С20.02ст.3кп.019 ГОСТ11371 |
| Шайба С30.02 ст3пс3.019ГОСТ 11371 |
| Шайба 180 ГОСТ 11872-89 1680000108 |
| Шкаф управления СМД-108 А-Р 1049016100 |
| Шкив 1048902005 |
| Шкив 4844905001 |
| Шпилька М48х3 4816201043 |
| Шплинт 6,3х40.019 ГОСТ 397 |
| Шплинт 8х90.019 ГОСТ 397 |
| Шпонка тангенциальная 4825408006 |
| Шпонка тангенциальная 4836404014 |
| Штифт 2.20х40 ГОСТ3128 168000221025 |
| Штифт 2.20х40 Хим.Окс.прм ГОСТ 3128 |
| Щека 1048902003 |
| Щека в сборе 1048902000СБ |
| Эл.двигатель АИР250 S6У1 45/1000/380/600Вт. 1МВЗ |
