Вал эксцентриковый с осевым каналом ч.4845011001, вес - 800кг.
Назначение: Служит для преобразования колебательных движений щеки.
Описание изделия: Поковка стальная
Страна происхождения: Российская Федерация
Изделие изготовлено: Сталь 40Х
и соответствует требованиям технологической документации
Изготовлена без использования импортных материалов
Масса изделия (нетто): 800 кг.

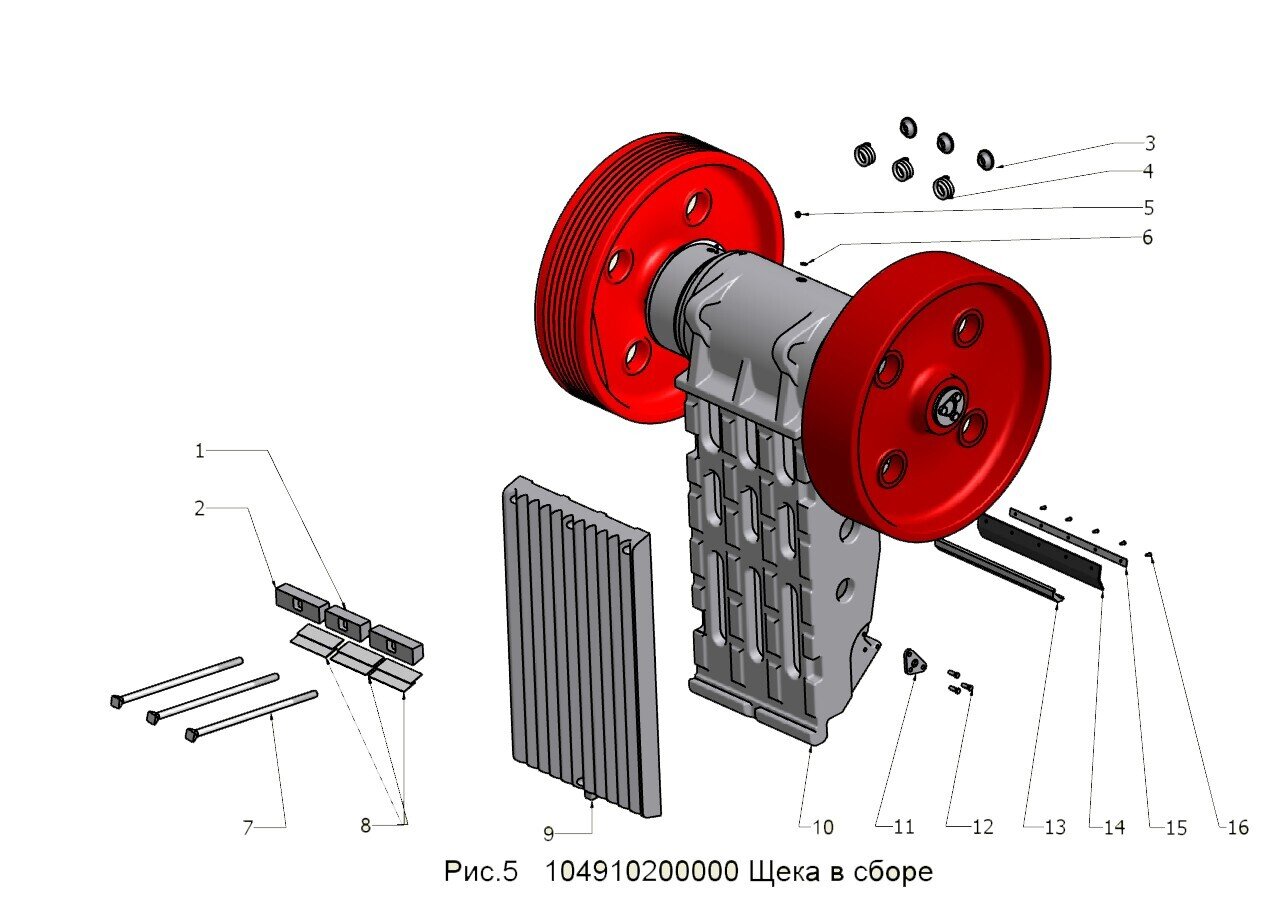

Применение: Входит в состав дробилки щековой СМД-110А. В щеку в сборе черт.№1049102000СБ
Номер позиции |
Обозначение |
Наименование сборочных единиц, деталей |
Количество сборочных единиц, деталей на сборочную единицу |
Масса, ед., кг., м |
1 |
104900201400 |
Клин |
1 |
10,3 |
2 |
104900201500 |
Клин |
2 |
13,2 |
3 |
484480203100 |
Гайка |
3 |
1,1 |
4 |
485600200400 |
Пружина |
3 |
2,32 |
5 |
|
Пробка G ¾-В |
8 |
0,17 |
6 |
|
Шайба 27/35 |
9 |
0,02 |
7 |
0.409511002-09 |
Болт |
3 |
7,02 |
8 |
104900201600 |
Прокладка |
6 |
0,5 |
9 |
484501101600 |
Плита дробящая подвижная |
1 |
870,00 |
10 |
104910200300 |
Щека |
1 |
3900,00 |
11 |
484480202300 |
Планка |
2 |
1,5 |
12 |
|
Болт 3М20-6qх50.46.019 ГОСТ 7796 |
6 |
0,219 |
13 |
104910202900 |
Сухарь |
1 |
16,5 |
14 |
481620201700 |
Фартук |
1 |
2,4 |
15 |
482200204700 |
Планка |
1 |
1,05 |
16 |
|
Болт М12-6qх25.46.019 ГОСТ 7796 |
5 |
0,034 |
17 |
|
Тавотница ТРГ-3/8” |
4 |
0,028 |
18 |
|
Масленка 1.2Ц6хр ГОСТ 19853 |
2 |
0,01 |
19 |
104910200800 |
Штифт |
2 |
0,53 |
20 |
104910220000 |
Стакан правый |
1 |
160,00 |
21 |
0.305.321.00120 |
Манжета 1.2-340х380 |
4 |
0,33 |
22 |
484501101110 |
Кольцо |
2 |
18,5 |
23 |
|
Подшипник 3644 ГОСТ 520 |
2 |
128,00 |
24 |
104910200500 |
Прокладка |
2 |
0,12 |
25 |
0.305.321.00119 |
Манжета 1.2-270х320-2 ГОСТ 8752 |
4 |
0,18 |
26 |
104910200410 |
Крышка стакана |
2 |
31,00 |
27 |
|
Шайба 20.65Г.019 ГОСТ 6402 |
12 |
0,02 |
28 |
|
Болт М20-6gх50.66.019 ГОСТ 7796 |
42 |
0,219 |
29 |
484501100200 |
Втулка |
2 |
13,00 |
30 |
484500202200 |
Шайба |
2 |
0,24 |
Номер позиции |
Обозначение |
Наименование сборочных единиц, деталей |
Количество сборочных единиц, деталей на сборочную единицу |
Масса, ед., кг., м |
31 |
482440301100 |
Гайка установочная |
2 |
4,5 |
32 |
484500200200 |
Маховик |
1 |
1260,00 |
33 |
483640401400 |
Шпонка тангенциальная |
4 |
0,87 |
34 |
482440302600 |
Шпонка тангенциальная |
4 |
0,87 |
35 |
482440302800 |
Шайба концевая |
2 |
5,3 |
36 |
|
Проволока 2,0-I ГОСТ 3282 |
3 м |
0,24 |
37 |
484501100100 |
Вал эксцентриковый |
1 |
18,5 |
38 |
484480201730 |
Кольцо |
2 |
9,5 |
39 |
|
Подшипник 2556 ГОСТ 520 |
2 |
120,00 |
40 |
484501100910 |
Кольцо |
2 |
15,9 |
41 |
1049102002/10/20 |
Прокладка |
2/2/2 |
0,07/0,08/0,16 |
42 |
104910200110 |
Крышка щеки |
2 |
65,00 |
43 |
482200200700 |
Кольцо резиновое |
2 |
0,535 |
44 |
483570300900 |
Шайба отгибная |
32 |
0,04 |
45 |
483570300800 |
Стопор |
32 |
0,04 |
46 |
104910210000 |
Стакан левый |
1 |
151,00 |
47 |
104910200900 |
Шкив |
1 |
1130,00 |
48 |
106930270000 |
Пробка ¾ трубная в сборе |
1 |
0,2 |
Завод Горных Машин готов предложить запасные части к щековой дробилке СМД-110 А:
Болт 4842600017 |
Болт 484501400120 |
Болт(0.409511002-09) 0.409511.002-08 |
Болт 1.2 М20х400 ГОСТ 24379.1 |
Болт 1.2М16х300 ст3кп2 ГОСТ 24379.1 |
Болт 1.2М48х600 ГОСТ 24379.1 |
Болт 30 6qх120.46.019 ГОСТ 7796 |
Болт 3М12-6gх30.46.019 ГОСТ 7796 |
Болт 3М20-6qх50.46.019 ГОСТ 7796 |
Болт М10-6gх25.46.019 ГОСТ 7796 |
Болт М12-6qх25.46.019 ГОСТ 7796 |
Болт М16-6qх80.46.019 ГОСТ 7796 |
Болт М20-6gх50.46.019 ГОСТ 7796 |
Болт с шайбой 1063001230 |
Болт специальный 4845000013 |
Бонка СМД-110.1049511002-08.02 |
Бункер СМД-110.4845013000-50 |
Вал эксцентриковый 4845011001 |
Вал эксцентриковый с осевым каналом 4845011001 |
Винт 0.409514001-14 |
Винт 1052907001-50 |
Винт натяжной М24х220.019 |
Винт 1049103005 |
Винт 1049103001 |
Втулка 4845011002 |
Втулка 1048903001 |
Гайка 4816201044 |
Гайка 4844802031 |
Гайка левая 4842600015 |
Гайка М10-6Н.5.019 ГОСТ 5915 |
Гайка М16-6Н.5.019 ГОСТ 5915 |
Гайка М16-6Н.5.019 ГОСТ 5915 |
Гайка М20-6Н.5.019 ГОСТ 5915 |
Гайка М30-6Н5.019 СТП-22-116-218 (Гайка М30 ГОСТ 5915-78) |
Гайка М36-6Н.5.019 ГОСТ 5915 |
Гайка М48-6Н.5.019 ГОСТ 5915 |
Гайка М48х3-6Н.8.019 ГОСТ 5918 |
Гайка правая 4842600012 |
Гайка установочная М220*3 4824403011 |
Гребенка 4816801029 |
Дробилка щековая с приводом СМД-110 А-Р в сборе СМД-110.1049100000-50 |
Дробилка щековая СМД-110 А-Р СМД-110.1049115000-50 |
Звено распорное 4845014000 |
Звездочка 4816800015 |
Клин 1049002014 |
Клин 1049002015 |
Клин верхний левый 4845000019 |
Клин верхний правый 4845000018 |
Клин нижний левый 4845000022 |
Клин нижний правый 4845000021 |
Клин регулировочный 1049103006 |
Козырёк 4845000023 |
Кольцо 4845011011-10 |
Кольцо 4845011011 |
Кольцо 4845011009-10 |
Кольцо 4845011009 |
Кольцо 0.403.14100620 |
Кольцо 4844802017-30 |
Кольцо 4844802017-02 |
Кольцо резиновое 4822002007 |
Контргайка М30-6Н5.019 СТП-22-116-219 |
Крышка в сборе 105290710010 |
Крышка в сборе 1052907100 |
Крышка стакана 1049102004-10 |
Крышка щеки 1049102001-10 |
Крышка щеки 1049102001 |
Крышка корпуса (Бугель) 1049104101 |
Корпус подшипника 1 шт 1049104100-01ГЧ |
Лист 4845012005 |
Манжета армированная 1,2-270*320-18 |
Манжета армированная 1,2-340*380-18 |
Масленка 1.2Ц6хр ГОСТ 19853 |
Маховик 4845002002 |
Механизм регулирования щели 1049106000 |
Ограждение маховика СМД-110.4845005000 |
Ограждение привода СМД-110.4845006000 |
Ограждение пружины 4825400700 |
Ось6-30h12х100 ГОСТ 9650 4013121030 |
Ось 4013121030 |
Палец 4842600004 |
Палец 4822701054 |
Планка 4844802023 |
Планка 4822002047 |
Плита дробящая неподвижная (шаг 80мм) 4845000002 |
Плита дробящая подвижная (шаг 80мм) 4845011016 |
Плита дробящая подвижная (шаг 130мм) |
Плита дробящая неподвижная (шаг 130мм) |
Плита распорная 4845000025 |
Подшипник 2556 ГОСТ 520 |
Подшипник 3556 АН |
Подшипник 3644 АМНК |
Ползун 1049103101 |
Ползун 1049103100 |
Привод СМД-110.4845008000-50 |
Пробка G3/4 трубная в сборе СМД-110.1069302700 |
Пробка 459930000014 |
Проволока 2,0-I ГОСТ 3282 |
Проволока 2,0-I ГОСТ 3282 |
Прокладка 1049002016 |
Прокладка 1049102005 |
Прокладка 1049102002/10/20 |
Пружина 4824400006 |
Пружина 4856002004 |
Ремень Д/Г 6300 |
Рым-болт М16.019 ГОСТ 4751 |
Рычаг 4845000012 |
Салазки 48450081003 |
Стакан левый 1049102100 |
Стакан правый 1049102200 |
Станина 1049104000 |
Стопор 4835703008 |
Собачка 4812711005 |
Сухарь 1049102029 |
Сухарь к тяге 4822000006 |
Тавотница ТРГ-3/8” |
Тарелка пружины 4825400021 |
Трещётка 4825400500 |
Тяга пружины 4845007000-50СБ |
Упор 4822800030 |
Упор 4822701058 |
Фартук 4816202017 |
Фартук 1049103004 |
Шайба 4845002022 |
Шайба 120 1049102-001 |
Шайба 20.65Г.019 ГОСТ 6402 |
Шайба 27/35 ч.257590000604 |
Шайба концевая 4824403028 |
Шайба концеваяф90 |
Шайба отгибная 4835703009 |
Шайба С10.02Ст3кп.019 ГОСТ 11371 |
Шайба С30.02Ст3пс3.019 ГОСТ 11371 (шайба 30 1280000110) |
Шайба С48.02Ст3кп.019 ГОСТ 11371 |
Шайба 180 ГОСТ 11872-89 1680000108 |
Шкаф управления 1049116100 |
Шкив 1049102009 |
Шкив 4845008003 |
Шкив 4845002014 |
Шпилька М48х3 4816201043 |
Шпилька СМД-110.1049511002-08.01 |
Шплинт 6,3х40.019 ГОСТ 397 |
Шплинт 8х90.019 ГОСТ 397 |
Шпонка тангенциальная 4836404014 |
Шпонка тангенциальная 4824403026 |
Штифт 1049102008 |
Штифт 2.20х40 ГОСТ3128 168000221025 |
Щека 1049102003 |
Щека 1049102000 |
Электродвигатель 5АИ 280 S6 75/1000 IM1001 |
