Наименование: Привод
Чертеж: 4845008000
Вес: 795 кг

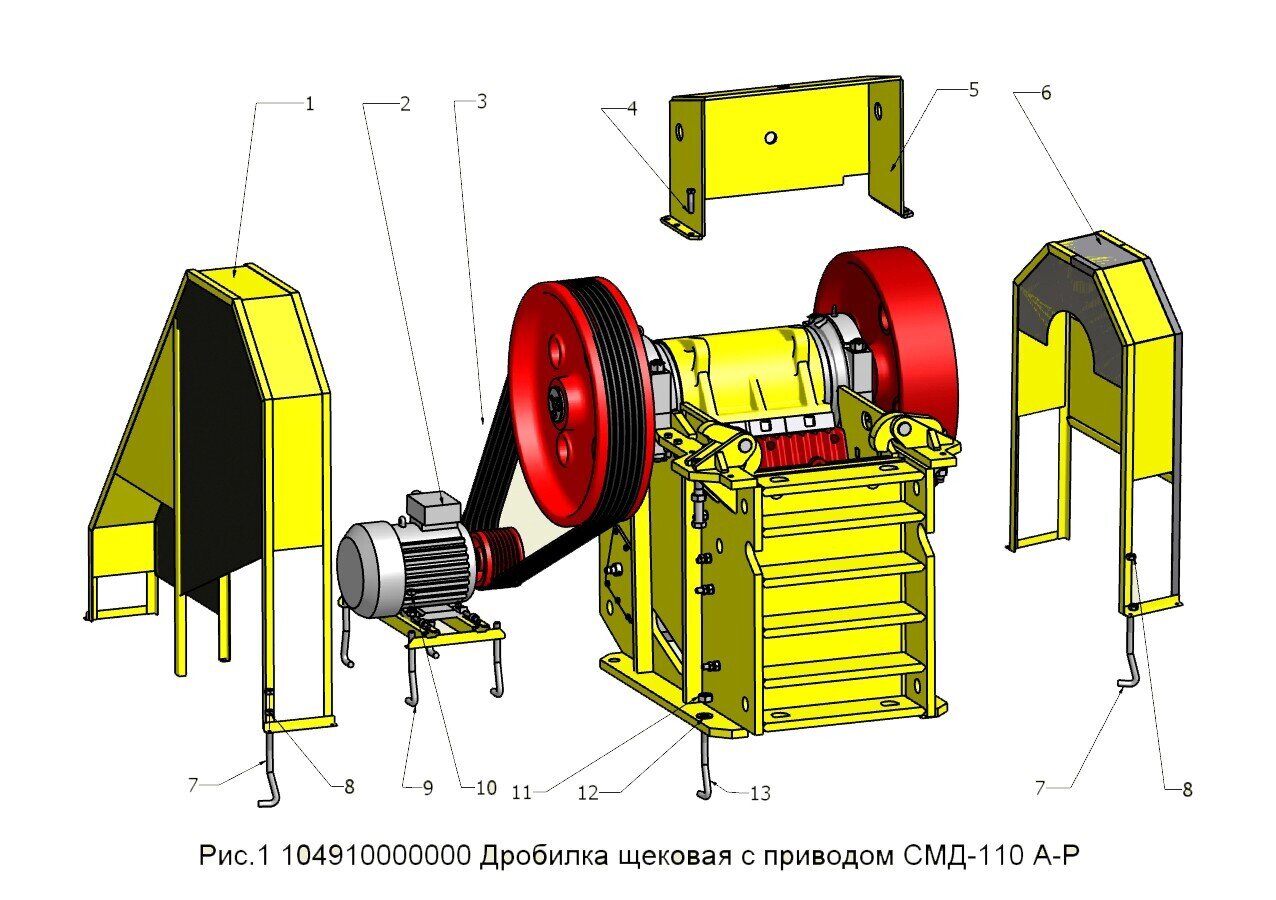

Входит в сборку Дробилки щековой с приводом СМД-110 А-Р
|
Номер позиции |
Обозначение |
Наименование сборочных единиц, деталей |
Количество сборочных единиц, деталей на сборочную единицу |
Масса, ед., кг |
|
1 |
484500600000 |
Ограждение привода |
1 |
137,00 |
|
2 |
484500800000 |
Привод |
1 |
795,00 |
|
3 |
|
Ремень Д(Г)-63000.0 ГОСТ-1284.1 |
6 |
1,5 |
|
4 |
|
Болт 30 6qх120.46.019 ГОСТ 7796 |
6 |
0,835 |
|
5 |
484501300000 |
Бункер |
1 |
345,00 |
|
6 |
484500500000 |
Ограждение маховика |
1 |
106,00 |
|
7 |
|
Болт 1.2М16х300 ст3кп2 ГОСТ 24379.1 |
10 |
0,54 |
|
8 |
|
Гайка М16-6Н.5.019 ГОСТ 5915 |
20 |
0,037 |
|
9 |
|
Болт 1.2 М20х400 ГОСТ 24379.1 |
4 |
1,12 |
|
10 |
|
Гайка М20-6Н.5.019 ГОСТ 5915 |
4 |
0,071 |
|
11 |
|
Гайка М48-6Н.5.019 ГОСТ 5915 |
4 |
0,956 |
|
12 |
|
Шайба С48.02Ст3кп.019 ГОСТ 11371 |
4 |
0,284 |
|
13 |
|
Болт 1.2М48х600 ГОСТ 24379.1 |
4 |
24,7 |
|
* |
104911610000 |
Шкаф управления |
1 |
96,00 |
состоит из:
|
№ поз |
Обозначение |
Наименование |
Кол-во, шт. |
Масса 1 шт., кг |
|
1 |
4845008100-30 |
Салазки |
1 |
52,9 |
|
2 |
1063001230 |
Болт с шайбой |
4 |
0,74 |
|
3 |
4822800030 |
Упор |
2 |
0,3 |
|
4 |
4845008003 |
Шкив |
1 |
125 |
|
5 |
4822701054 |
Палец |
2 |
0,78 |
|
6 |
4822701058 |
Упор |
2 |
1 |
|
7 |
168000121445 |
Шайба концевая 100 |
1 |
0,59 |
|
8 |
|
Болт М20-6gx50 ГОСТ 7796-70 |
1 |
|
|
9 |
|
Винт B.М24-6gx120 ГОСТ 1481-84 |
2 |
|
|
10 |
|
Гайка М20-6Н ГОСТ 5915-70 |
8 |
|
|
11 |
|
Шайба 20 ГОСТ 6402-70 |
1 |
|
|
12 |
|
Электродвигатель 5АНК280А6ХЛ |
1 |
|
Завод Горных Машин предлагает поставки на постоянной основе запасных частей к щековой дробилке СМД-110.
| Болт 4842600017 |
| Болт 484501400120 |
| Болт(0.409511002-09) 0.409511.002-08 |
| Болт 1.2 М20х400 ГОСТ 24379.1 |
| Болт 1.2М16х300 ст3кп2 ГОСТ 24379.1 |
| Болт 1.2М48х600 ГОСТ 24379.1 |
| Болт 30 6qх120.46.019 ГОСТ 7796 |
| Болт 3М12-6gх30.46.019 ГОСТ 7796 |
| Болт 3М20-6qх50.46.019 ГОСТ 7796 |
| Болт М10-6gх25.46.019 ГОСТ 7796 |
| Болт М12-6qх25.46.019 ГОСТ 7796 |
| Болт М16-6qх80.46.019 ГОСТ 7796 |
| Болт М20-6gх50.46.019 ГОСТ 7796 |
| Болт с шайбой 1063001230 |
| Болт специальный 4845000013 |
| Бонка СМД-110.1049511002-08.02 |
| Бункер СМД-110.4845013000-50 |
| Вал эксцентриковый 4845011001 |
| Вал эксцентриковый с осевым каналом 4845011001 |
| Винт 0.409514001-14 |
| Винт 1052907001-50 |
| Винт натяжной М24х220.019 |
| Винт 1049103005 |
| Винт 1049103001 |
| Втулка 4845011002 |
| Втулка 1048903001 |
| Гайка 4816201044 |
| Гайка 4844802031 |
| Гайка левая 4842600015 |
| Гайка М10-6Н.5.019 ГОСТ 5915 |
| Гайка М16-6Н.5.019 ГОСТ 5915 |
| Гайка М16-6Н.5.019 ГОСТ 5915 |
| Гайка М20-6Н.5.019 ГОСТ 5915 |
| Гайка М30-6Н5.019 СТП-22-116-218 (Гайка М30 ГОСТ 5915-78) |
| Гайка М36-6Н.5.019 ГОСТ 5915 |
| Гайка М48-6Н.5.019 ГОСТ 5915 |
| Гайка М48х3-6Н.8.019 ГОСТ 5918 |
| Гайка правая 4842600012 |
| Гайка установочная М220*3 4824403011 |
| Гребенка 4816801029 |
| Дробилка щековая с приводом СМД-110 А-Р в сборе СМД-110.1049100000-50 |
| Дробилка щековая СМД-110 А-Р СМД-110.1049115000-50 |
| Звено распорное 4845014000 |
| Звездочка 4816800015 |
| Клин 1049002014 |
| Клин 1049002015 |
| Клин верхний левый 4845000019 |
| Клин верхний правый 4845000018 |
| Клин нижний левый 4845000022 |
| Клин нижний правый 4845000021 |
| Клин регулировочный 1049103006 |
| Козырёк 4845000023 |
| Кольцо 4845011011-10 |
| Кольцо 4845011011 |
| Кольцо 4845011009-10 |
| Кольцо 4845011009 |
| Кольцо 0.403.14100620 |
| Кольцо 4844802017-30 |
| Кольцо 4844802017-02 |
| Кольцо резиновое 4822002007 |
| Контргайка М30-6Н5.019 СТП-22-116-219 |
| Крышка в сборе 105290710010 |
| Крышка в сборе 1052907100 |
| Крышка стакана 1049102004-10 |
| Крышка щеки 1049102001-10 |
| Крышка щеки 1049102001 |
| Крышка корпуса (Бугель) 1049104101 |
| Корпус подшипника 1 шт 1049104100-01ГЧ |
| Лист 4845012005 |
| Манжета армированная 1,2-270*320-18 |
| Манжета армированная 1,2-340*380-18 |
| Масленка 1.2Ц6хр ГОСТ 19853 |
| Маховик 4845002002 |
| Механизм регулирования щели 1049106000 |
| Ограждение маховика СМД-110.4845005000 |
| Ограждение привода СМД-110.4845006000 |
| Ограждение пружины 4825400700 |
| Ось6-30h12х100 ГОСТ 9650 4013121030 |
| Ось 4013121030 |
| Палец 4842600004 |
| Палец 4822701054 |
| Планка 4844802023 |
| Планка 4822002047 |
| Плита дробящая неподвижная (шаг 80мм) 4845000002 |
| Плита дробящая подвижная (шаг 80мм) 4845011016 |
| Плита дробящая подвижная (шаг 130мм) |
| Плита дробящая неподвижная (шаг 130мм) |
| Плита распорная 4845000025 |
| Подшипник 2556 ГОСТ 520 |
| Подшипник 3556 АН |
| Подшипник 3644 АМНК |
| Ползун 1049103101 |
| Ползун 1049103100 |
| Привод СМД-110.4845008000-50 |
| Пробка G3/4 трубная в сборе СМД-110.1069302700 |
| Пробка 459930000014 |
| Проволока 2,0-I ГОСТ 3282 |
| Проволока 2,0-I ГОСТ 3282 |
| Прокладка 1049002016 |
| Прокладка 1049102005 |
| Прокладка 1049102002/10/20 |
| Пружина 4824400006 |
| Пружина 4856002004 |
| Ремень Д/Г 6300 |
| Рым-болт М16.019 ГОСТ 4751 |
| Рычаг 4845000012 |
| Салазки 48450081003 |
| Стакан левый 1049102100 |
| Стакан правый 1049102200 |
| Станина 1049104000 |
| Стопор 4835703008 |
| Собачка 4812711005 |
| Сухарь 1049102029 |
| Сухарь к тяге 4822000006 |
| Тавотница ТРГ-3/8” |
| Тарелка пружины 4825400021 |
| Трещётка 4825400500 |
| Тяга пружины 4845007000-50СБ |
| Упор 4822800030 |
| Упор 4822701058 |
| Фартук 4816202017 |
| Фартук 1049103004 |
| Шайба 4845002022 |
| Шайба 120 1049102-001 |
| Шайба 20.65Г.019 ГОСТ 6402 |
| Шайба 27/35 ч.257590000604 |
| Шайба концевая 4824403028 |
| Шайба концеваяф90 |
| Шайба отгибная 4835703009 |
| Шайба С10.02Ст3кп.019 ГОСТ 11371 |
| Шайба С30.02Ст3пс3.019 ГОСТ 11371 (шайба 30 1280000110) |
| Шайба С48.02Ст3кп.019 ГОСТ 11371 |
| Шайба 180 ГОСТ 11872-89 1680000108 |
| Шкаф управления 1049116100 |
| Шкив 1049102009 |
| Шкив 4845008003 |
| Шкив 4845002014 |
| Шпилька М48х3 4816201043 |
| Шпилька СМД-110.1049511002-08.01 |
| Шплинт 6,3х40.019 ГОСТ 397 |
| Шплинт 8х90.019 ГОСТ 397 |
| Шпонка тангенциальная 4836404014 |
| Шпонка тангенциальная 4824403026 |
| Штифт 1049102008 |
| Штифт 2.20х40 ГОСТ3128 168000221025 |
| Щека 1049102003 |
| Щека 1049102000 |
| Электродвигатель 5АИ 280 S6 75/1000 IM1001 |
