Изделие: Рычаг
№ чертежа: 4845000012
Описание изделия: Отливка механически обработанная на станках
Страна происхождения: Российская Федерация
Применение: Установлена в дробилку СМД- 110А
Назначение: Выполняет функцию стопорения плиты дробяшей
Изделие изготовлено: Сталь 35ГЛ
и соответствует требованиям технологической документации
изготовлена без использования импортных материалов
Масса изделия (нетто): 26 кг.

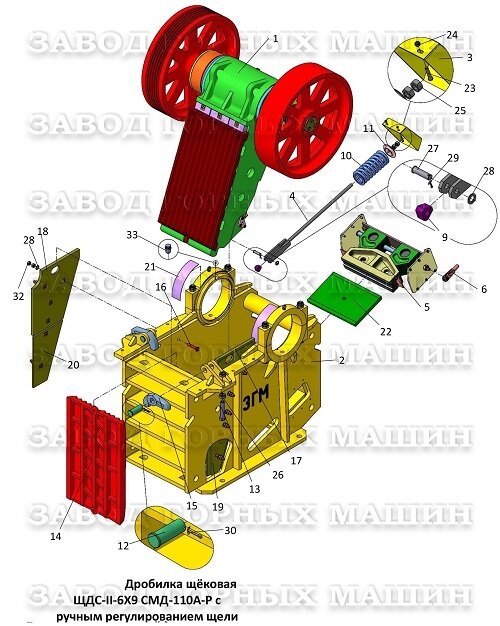

Рычаг 4845000012 входит в дробилку щёковую ЩДС-II-6Х9, которая состоит из:
№ поз |
Обозначение |
Наименование |
Кол-во, шт. |
Масса 1 шт., кг |
1 |
1049102000 |
Щека в сборе |
1 |
9230 |
2 |
1049104000 |
Станина |
1 |
6572 |
3 |
4825400700 |
Ограждение пружины |
1 |
16,2 |
4 |
4845007000-50 |
Тяга пружины |
1 |
20 |
5* |
1049103000 |
Механизм регулирования щели |
1 |
586 |
1049106000 |
Механизм регулирования щели |
1 |
571,7 |
|
6* |
4825400500 |
Трещётка |
1 |
3,7 |
7* |
4844804000 |
Привод механизма регулирования щели |
1 |
191,5 |
8 |
4845014000 |
Звено распорное |
1 |
13,4 |
9 |
4822000006 |
Сухарь к тяге |
1 |
1,1 |
10 |
4824400006 |
Пружина №150 ГОСТ 13773-86 |
1 |
30,44 |
11 |
4825400021-01 |
Тарелка пружины |
1 |
3,65 |
12 |
4842600004 |
Палец |
2 |
6 |
13 |
4842600017 |
Болт |
2 |
4,38 |
14 |
4845000002 |
Плита дробящая неподвижная |
1 |
865 |
15 |
4845000012 |
Рычаг |
2 |
26 |
16 |
4845000013 |
Болт |
12 |
1,17 |
17 |
4845000018 |
Клин верхний правый |
1 |
136 |
18 |
4845000019 |
Клин верхний левый |
1 |
136 |
19 |
4845000021 |
Клин нижний правый |
1 |
78 |
20 |
4845000022 |
Клин нижний левый |
1 |
78 |
21 |
4845000023 |
Козырёк |
2 |
1,86 |
22 |
4845000025 |
Плита распорная |
1 |
148 |
23 |
|
Болт М16-6gx80 ГОСТ 7796-70 |
2 |
|
24 |
|
Гайка М16-6H ГОСТ 5915-70 |
2 |
|
25 |
|
Гайка М36-6H ГОСТ 5915-70 |
2 |
|
26 |
4816201044 |
Гайка М48x3-6H ГОСТ 5915-70 |
2 |
|
27 |
4013121030 |
Ось 6-30 h12x105.45 ГОСТ 9650-80 |
1 |
|
28 |
|
Шайба C.30.02.Ст3 ГОСТ 11371-78 |
13 |
|
29 |
|
Шплинт 6,3x80.4 ГОСТ 397-79 |
1 |
|
30 |
|
Шплинт 8x100.4 ГОСТ 397-79 |
2 |
|
31 |
0.409514.001-30 |
Винт А.М36-6gx140 ГОСТ 1481-84 |
1 |
|
32 |
|
Гайка М30-6H ГОСТ 5915-70 |
24 |
|
33 |
|
Тавотница ТРГ-3/8" |
2 |
|
Завод Горных Машин готов предложить запасные части к СМД-110 А:
Болт 4842600017 |
Болт 484501400120 |
Болт(0.409511002-09) 0.409511.002-08 |
Болт 1.2 М20х400 ГОСТ 24379.1 |
Болт 1.2М16х300 ст3кп2 ГОСТ 24379.1 |
Болт 1.2М48х600 ГОСТ 24379.1 |
Болт 30 6qх120.46.019 ГОСТ 7796 |
Болт 3М12-6gх30.46.019 ГОСТ 7796 |
Болт 3М20-6qх50.46.019 ГОСТ 7796 |
Болт М10-6gх25.46.019 ГОСТ 7796 |
Болт М12-6qх25.46.019 ГОСТ 7796 |
Болт М16-6qх80.46.019 ГОСТ 7796 |
Болт М20-6gх50.46.019 ГОСТ 7796 |
Болт с шайбой 1063001230 |
Болт специальный 4845000013 |
Бонка СМД-110.1049511002-08.02 |
Бункер СМД-110.4845013000-50 |
Вал эксцентриковый 4845011001 |
Вал эксцентриковый с осевым каналом 4845011001 |
Винт 0.409514001-14 |
Винт 1052907001-50 |
Винт натяжной М24х220.019 |
Винт 1049103005 |
Винт 1049103001 |
Втулка 4845011002 |
Втулка 1048903001 |
Гайка 4816201044 |
Гайка 4844802031 |
Гайка левая 4842600015 |
Гайка М10-6Н.5.019 ГОСТ 5915 |
Гайка М16-6Н.5.019 ГОСТ 5915 |
Гайка М16-6Н.5.019 ГОСТ 5915 |
Гайка М20-6Н.5.019 ГОСТ 5915 |
Гайка М30-6Н5.019 СТП-22-116-218 (Гайка М30 ГОСТ 5915-78) |
Гайка М36-6Н.5.019 ГОСТ 5915 |
Гайка М48-6Н.5.019 ГОСТ 5915 |
Гайка М48х3-6Н.8.019 ГОСТ 5918 |
Гайка правая 4842600012 |
Гайка установочная М220*3 4824403011 |
Гребенка 4816801029 |
Дробилка щековая с приводом СМД-110 А-Р в сборе СМД-110.1049100000-50 |
Дробилка щековая СМД-110 А-Р СМД-110.1049115000-50 |
Звено распорное 4845014000 |
Звездочка 4816800015 |
Клин 1049002014 |
Клин 1049002015 |
Клин верхний левый 4845000019 |
Клин верхний правый 4845000018 |
Клин нижний левый 4845000022 |
Клин нижний правый 4845000021 |
Клин регулировочный 1049103006 |
Козырёк 4845000023 |
Кольцо 4845011011-10 |
Кольцо 4845011011 |
Кольцо 4845011009-10 |
Кольцо 4845011009 |
Кольцо 0.403.14100620 |
Кольцо 4844802017-30 |
Кольцо 4844802017-02 |
Кольцо резиновое 4822002007 |
Контргайка М30-6Н5.019 СТП-22-116-219 |
Крышка в сборе 105290710010 |
Крышка в сборе 1052907100 |
Крышка стакана 1049102004-10 |
Крышка щеки 1049102001-10 |
Крышка щеки 1049102001 |
Крышка корпуса (Бугель) 1049104101 |
Корпус подшипника 1 шт 1049104100-01ГЧ |
Лист 4845012005 |
Манжета армированная 1,2-270*320-18 |
Манжета армированная 1,2-340*380-18 |
Масленка 1.2Ц6хр ГОСТ 19853 |
Маховик 4845002002 |
Механизм регулирования щели 1049106000 |
Ограждение маховика СМД-110.4845005000 |
Ограждение привода СМД-110.4845006000 |
Ограждение пружины 4825400700 |
Ось6-30h12х100 ГОСТ 9650 4013121030 |
Ось 4013121030 |
Палец 4842600004 |
Палец 4822701054 |
Планка 4844802023 |
Планка 4822002047 |
Плита дробящая неподвижная (шаг 80мм) 4845000002 |
Плита дробящая подвижная (шаг 80мм) 4845011016 |
Плита дробящая подвижная (шаг 130мм) |
Плита дробящая неподвижная (шаг 130мм) |
Плита распорная 4845000025 |
Подшипник 2556 ГОСТ 520 |
Подшипник 3556 АН |
Подшипник 3644 АМНК |
Ползун 1049103101 |
Ползун 1049103100 |
Привод СМД-110.4845008000-50 |
Пробка G3/4 трубная в сборе СМД-110.1069302700 |
Пробка 459930000014 |
Проволока 2,0-I ГОСТ 3282 |
Проволока 2,0-I ГОСТ 3282 |
Прокладка 1049002016 |
Прокладка 1049102005 |
Прокладка 1049102002/10/20 |
Пружина 4824400006 |
Пружина 4856002004 |
Ремень Д/Г 6300 |
Рым-болт М16.019 ГОСТ 4751 |
Рычаг 4845000012 |
Салазки 48450081003 |
Стакан левый 1049102100 |
Стакан правый 1049102200 |
Станина 1049104000 |
Стопор 4835703008 |
Собачка 4812711005 |
Сухарь 1049102029 |
Сухарь к тяге 4822000006 |
Тавотница ТРГ-3/8” |
Тарелка пружины 4825400021 |
Трещётка 4825400500 |
Тяга пружины 4845007000-50СБ |
Упор 4822800030 |
Упор 4822701058 |
Фартук 4816202017 |
Фартук 1049103004 |
Шайба 4845002022 |
Шайба 120 1049102-001 |
Шайба 20.65Г.019 ГОСТ 6402 |
Шайба 27/35 ч.257590000604 |
Шайба концевая 4824403028 |
Шайба концеваяф90 |
Шайба отгибная 4835703009 |
Шайба С10.02Ст3кп.019 ГОСТ 11371 |
Шайба С30.02Ст3пс3.019 ГОСТ 11371 (шайба 30 1280000110) |
Шайба С48.02Ст3кп.019 ГОСТ 11371 |
Шайба 180 ГОСТ 11872-89 1680000108 |
Шкаф управления 1049116100 |
Шкив 1049102009 |
Шкив 4845008003 |
Шкив 4845002014 |
Шпилька М48х3 4816201043 |
Шпилька СМД-110.1049511002-08.01 |
Шплинт 6,3х40.019 ГОСТ 397 |
Шплинт 8х90.019 ГОСТ 397 |
Шпонка тангенциальная 4836404014 |
Шпонка тангенциальная 4824403026 |
Штифт 1049102008 |
Штифт 2.20х40 ГОСТ3128 168000221025 |
Щека 1049102003 |
Щека 1049102000 |
Электродвигатель 5АИ 280 S6 75/1000 IM1001 |
