Изделие: Манжета 1.2-340х380
№ чертежа: 0.305.321.00120
Описание: Входит в сборку Щеки в сборе 104910200000
Масса изделия (нетто): 0,33 кг

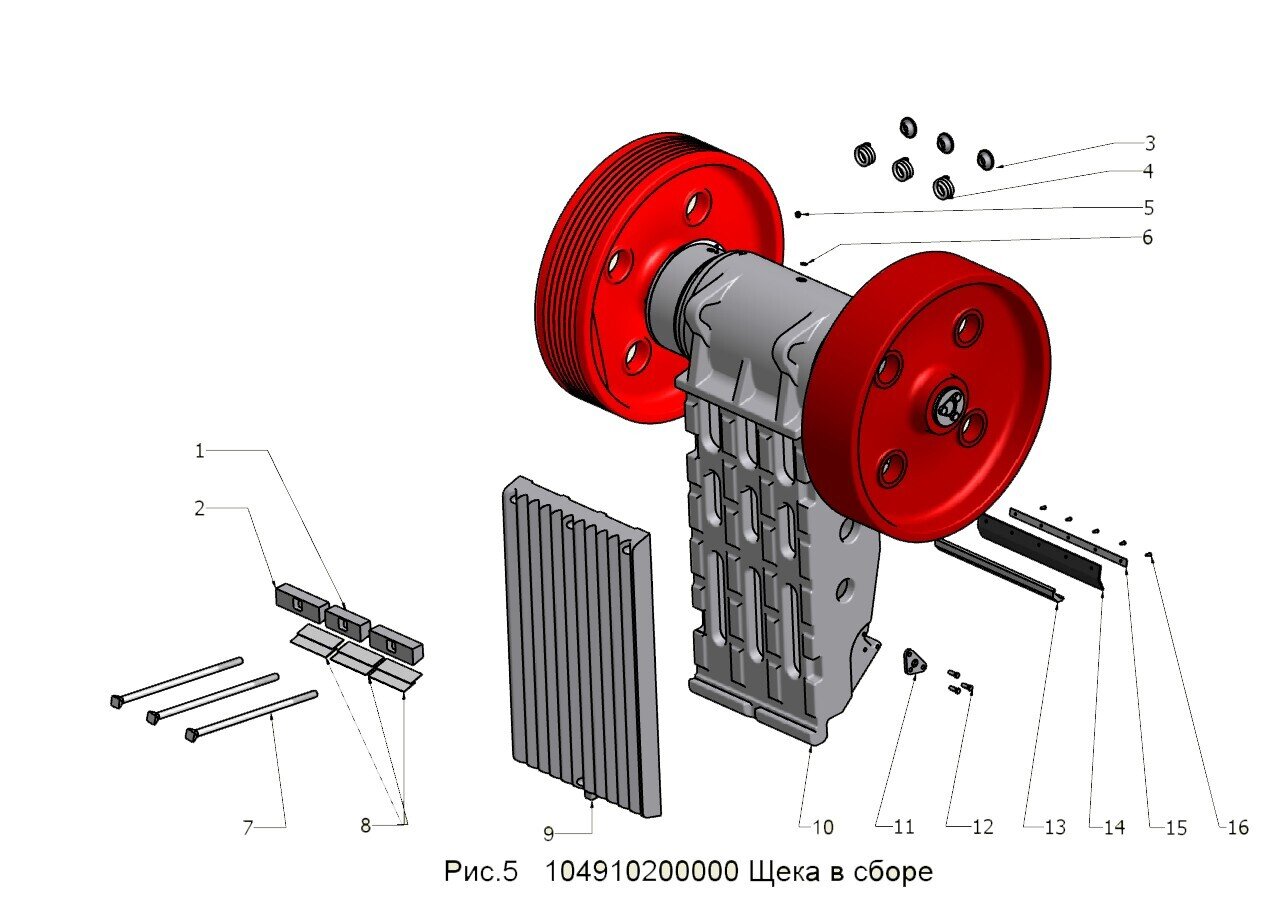

Входит в сборку Щеки в сборе 104910200000 , которая состоит из:
Номер позиции |
Обозначение |
Наименование сборочных единиц, деталей |
Количество сборочных единиц, деталей на сборочную единицу |
Масса, ед., кг., м |
1 |
104900201400 |
Клин |
1 |
10,3 |
2 |
104900201500 |
Клин |
2 |
13,2 |
3 |
484480203100 |
Гайка |
3 |
1,1 |
4 |
485600200400 |
Пружина |
3 |
2,32 |
5 |
|
Пробка G ¾-В |
8 |
0,17 |
6 |
|
Шайба 27/35 |
9 |
0,02 |
7 |
0.409511002-09 |
Болт |
3 |
7,02 |
8 |
104900201600 |
Прокладка |
6 |
0,5 |
9 |
484501101600 |
Плита дробящая подвижная |
1 |
870,00 |
10 |
104910200300 |
Щека |
1 |
3900,00 |
11 |
484480202300 |
Планка |
2 |
1,5 |
12 |
|
Болт 3М20-6qх50.46.019 ГОСТ 7796 |
6 |
0,219 |
13 |
104910202900 |
Сухарь |
1 |
16,5 |
14 |
481620201700 |
Фартук |
1 |
2,4 |
15 |
482200204700 |
Планка |
1 |
1,05 |
16 |
|
Болт М12-6qх25.46.019 ГОСТ 7796 |
5 |
0,034 |
17 |
|
Тавотница ТРГ-3/8” |
4 |
0,028 |
18 |
|
Масленка 1.2Ц6хр ГОСТ 19853 |
2 |
0,01 |
19 |
104910200800 |
Штифт |
2 |
0,53 |
20 |
104910220000 |
Стакан правый |
1 |
160,00 |
21 |
0.305.321.00120 |
Манжета 1.2-340х380 |
4 |
0,33 |
22 |
484501101110 |
Кольцо |
2 |
18,5 |
23 |
|
Подшипник 3644 ГОСТ 520 |
2 |
128,00 |
24 |
104910200500 |
Прокладка |
2 |
0,12 |
25 |
0.305.321.00119 |
Манжета 1.2-270х320-2 ГОСТ 8752 |
4 |
0,18 |
26 |
104910200410 |
Крышка стакана |
2 |
31,00 |
27 |
|
Шайба 20.65Г.019 ГОСТ 6402 |
12 |
0,02 |
28 |
|
Болт М20-6gх50.66.019 ГОСТ 7796 |
42 |
0,219 |
29 |
484501100200 |
Втулка |
2 |
13,00 |
30 |
484500202200 |
Шайба |
2 |
0,24 |
Номер позиции |
Обозначение |
Наименование сборочных единиц, деталей |
Количество сборочных единиц, деталей на сборочную единицу |
Масса, ед., кг., м |
31 |
482440301100 |
Гайка установочная |
2 |
4,5 |
32 |
484500200200 |
Маховик |
1 |
1260,00 |
33 |
483640401400 |
Шпонка тангенциальная |
4 |
0,87 |
34 |
482440302600 |
Шпонка тангенциальная |
4 |
0,87 |
35 |
482440302800 |
Шайба концевая |
2 |
5,3 |
36 |
|
Проволока 2,0-I ГОСТ 3282 |
3 м |
0,24 |
37 |
484501100100 |
Вал эксцентриковый |
1 |
18,5 |
38 |
484480201730 |
Кольцо |
2 |
9,5 |
39 |
|
Подшипник 2556 ГОСТ 520 |
2 |
120,00 |
40 |
484501100910 |
Кольцо |
2 |
15,9 |
41 |
1049102002/10/20 |
Прокладка |
2/2/2 |
0,07/0,08/0,16 |
42 |
104910200110 |
Крышка щеки |
2 |
65,00 |
43 |
482200200700 |
Кольцо резиновое |
2 |
0,535 |
44 |
483570300900 |
Шайба отгибная |
32 |
0,04 |
45 |
483570300800 |
Стопор |
32 |
0,04 |
46 |
104910210000 |
Стакан левый |
1 |
151,00 |
47 |
104910200900 |
Шкив |
1 |
1130,00 |
48 |
106930270000 |
Пробка ¾ трубная в сборе |
1 |
0,2 |
